Gelcoat ist eine eingefärbte, faserfreie und thixotrop eingestellte Harzschicht, die als erste Lage in die getrennte Form kommt. Thixotrop heißt: Unter dem Druck von Pinsel oder Spritzstrahl wird die Paste dünnflüssig und steht danach sofort wieder – sonst liefe sie an senkrechten Formwänden ab. Nach dem Entformen liegt diese Schicht außen und übernimmt drei Aufgaben zugleich: Sie überträgt die Oberflächengüte der Form auf das Bauteil, hält Wasser, UV-Strahlung und Chemikalien vom Laminat fern und verdeckt die Faserstruktur des Aufbaus darunter. Fehler in dieser Schicht sind deshalb nie kosmetische Nebensache – sie sind am fertigen Teil sichtbar.
Gelcoat, Topcoat, Tooling-Gelcoat – drei Rollen, ein Werkstoff
- Bauteil-Gelcoat: die erste Schicht in der Negativform. Zur Luftseite hin härtet er bewusst nur handfest-klebrig aus, damit das Laminat ohne Anschleifen chemisch anbindet. Ausgelegt ist er auf Optik, Farbtonstabilität und Witterungsschutz.
- Topcoat: chemisch nah verwandt, aber mit Paraffinzusatz und meist dünner eingestellt. Er härtet auch an offener Luft klebfrei aus und schließt Rückseiten, Schnittkanten und Reparaturstellen ab – er bekommt kein Laminat mehr. Details im Vergleich von Gelcoat und Topcoat.
- Tooling-Gelcoat: die Arbeitsfläche der Form selbst, härter und wärmeformbeständiger eingestellt, weil er Trennmittel, Reiniger und viele Entformungen übersteht. Datenblätter nennen Härten um 83 bis 90 Shore D; Hochtemperaturtypen auf Epoxidbasis sind nach dem Tempern für rund 120 bis 125 °C Einsatztemperatur freigegeben – die zusätzlich genannten Glasübergangstemperaturen um 160 °C sind Prüfwerte, keine Einsatzgrenzen.

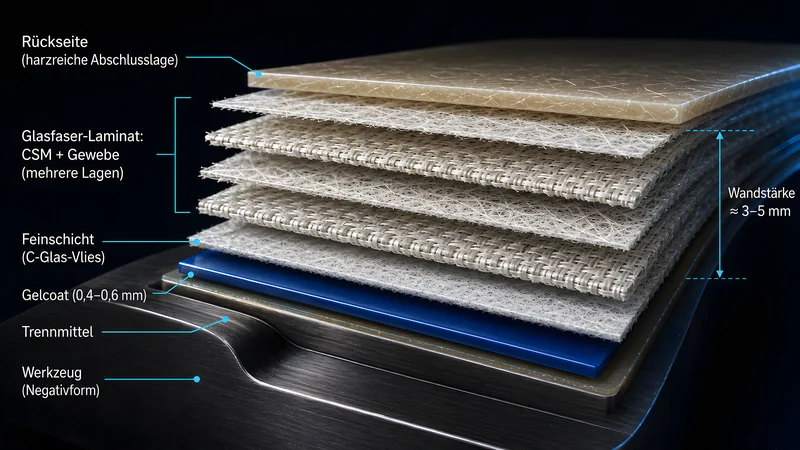

Im Formenaufbau ist der Gelcoat die erste von vier Zonen. Darauf folgt das Stützlaminat – die feine, harzreiche erste Faserlage, meist ein Oberflächenvlies um 30 g/m², das dahinter eine harzreiche Zwischenschicht von rund 0,2 bis 0,3 mm bildet. Erst danach kommen Strukturlaminat und Versteifungsrahmen. Ohne diese feine Zwischenlage drücken sich die gröberen Fasern der nächsten Schicht über Monate durch den dünnen Gelcoat und zeichnen sich als Muster ab. Mehr dazu im Dossier Gelcoat und Tooling-Gelcoat.
Die Harzbasis entscheidet über Witterung, Osmose und Chemie
Gelcoat ist kein einheitliches Produkt. Hinter der gemeinsamen Bezeichnung stehen mehrere Harzbasen mit deutlich verschiedenem Langzeitverhalten. BÜFA Composites ordnet sein Sortiment genau danach: Typen aus Orthophthalsäure und Isophthalsäure für Standardanwendungen, reine Isophthalsäure-Typen für bewitterte Außenflächen mit hohem Glanzerhalt, Typen aus Isophthalsäure und Neopentylglykol – kurz ISO-NPG – für hydrolytisch belastete Bauteile wie Schwimmbecken, und Vinylester für den Werkzeugbau.
Sichtbar wird der Unterschied am Wasser. Ein Polyester-Gelcoat ist keine Dampfsperre; Wasserdampf diffundiert über Jahre hindurch und spaltet im Laminat wasserlösliche Bestandteile ab – der Weg zur Osmoseblase. Als Richtwerte für die Wasseraufnahme der Matrixharze gelten rund 1,0 bis 2,5 Prozent bei UP-Polyester, 0,3 bis 0,8 Prozent bei Vinylester und 0,1 bis 0,5 Prozent bei Epoxid. Neopentylglykol schirmt die angreifbaren Estergruppen im Harzrückgrat räumlich ab; deshalb halten ISO-NPG-Typen im Dauerwasserkontakt länger durch als Ortho-Standardware.
| Harzbasis | Stärke | Grenze | Typischer Einsatz |
|---|---|---|---|
| Ortho-UP (Standard) | günstig, gut verarbeitbar, breite Farbpalette | kreidet und vergilbt am frühesten, geringste Hydrolysefestigkeit | Innenbauteile, untergeordnete Sichtflächen |
| Iso-UP | besserer Glanzerhalt, höhere Wärmeformbeständigkeit | teurer, oft höherer Styrolgehalt | bewitterte Außenbauteile, Fahrzeugteile, Bootsaufbauten |
| ISO-NPG | hydrolyse- und chemikalienfest, farbtonstabil | teurer, spröder eingestellt, Schichtdicke kritischer | Schwimmbecken, Sanitär, Dauerwasserkontakt |
| Vinylester | zäh, geringste Wasseraufnahme der styrolhärtenden Systeme | teurer, kürzeres Verarbeitungsfenster | Formenbau, Osmosesperre, Chemieanlagen |
| Epoxid | geringster Schwund, hohe Maßhaltigkeit, sehr gute Haftung zum Epoxidlaminat dahinter | ohne Decklack nicht UV-stabil, langsamere Härtung | Werkzeuge, Sichtcarbon, maßkritische Formen |
Die Bänder für die Wärmeformbeständigkeit folgen den Matrixharzen: UP-Polyester erreicht am Reinharz nach DIN EN ISO 75-2, Verfahren A (1,80 N/mm²), rund 60 bis 100 °C, Vinylester rund 80 bis 150 °C. Diese Werte sind nicht mit der Glasübergangstemperatur austauschbar, die an eigenen Probekörpern per dynamisch-mechanischer Analyse (DMA) bestimmt wird – wer beides gegeneinanderstellt, vergleicht zwei verschiedene Prüfungen.
Auftragsverfahren und Schichtdicke
Zielgröße am Bauteil ist eine gleichmäßige Gesamtschichtdicke von 0,4 bis 0,7 mm, aufgebaut in zwei Aufträgen – der Wert gilt für die Summe, nicht je Lage. Herstellerangaben liegen im oberen Teil dieses Fensters: BÜFA Composites nennt für die Verarbeitung 500 bis 700 µm bei einer Dosierung des Peroxidhärters MEKP (Methylethylketonperoxid) von 1,5 bis 2,5 Prozent. Unter 400 µm härtet die Schicht unvollständig aus, über 700 µm steigt das Rissrisiko. Für die Kalkulation nach Gewicht: Bei einer Gelcoat-Dichte um 1,2 g/cm³ entsprechen 0,5 mm etwa 600 g/m². Tooling-Gelcoats werden mit 0,5 bis 1,0 mm in zwei Aufträgen dicker ausgeführt, weil ihre Fläche über die Standzeit der Form mehrfach nachpoliert wird.
- Pinsel: sinnvoll bis etwa 0,5 m² Fläche – so grenzt BÜFA Composites den Bereich ab. Zwei Lagen mit Zwischenhärtung, Ecken und Radien zuerst ausstreichen.
- Rolle: schneller, aber luftanfällig. Nur kurzflorige, geschlossenzellige Walzen verwenden; offenporige Schaumwalzen schlagen Blasen ein, die später als Nadelstiche aufgehen.
- Becherpistole mit Fließ- oder Druckbecher: die übliche Lösung für kleine Stückzahlen. Gelcoat ist hochviskos und gefüllt, deshalb braucht es große Düsenquerschnitte und einen Öl- und Wasserabscheider in der Druckluft.
- Airless und Airmix mit externer Härterzuführung: Standard ab mittleren Bauteilgrößen und überall dort, wo die Schichtdicke reproduzierbar sein muss. BÜFA Composites nennt eine erste Lage von rund 150 µm, etwa 90 Sekunden Ablüften und danach den Aufbau auf 500 bis 700 µm bei 0,4 bis 0,7 m Spritzabstand.
Die beiden häufigsten Auftragsfehler liegen an den Enden derselben Skala. Zu viel Material in einem Durchgang läuft an senkrechten Wänden ab und erzeugt Läufer und Nasen; zu kaltes oder zu zähes Material verläuft nicht mehr und hinterlässt Orangenhaut. Beides lässt sich am ausgehärteten Teil nur mit Nassschliff und Politur retten – und dabei wird die ohnehin dünne Schicht weiter abgetragen.
Tack-Zustand: das Zeitfenster bis zum Stützlaminat
Polyester- und Vinylester-Gelcoats härten radikalisch. An der Grenzfläche zur Luft stört der Luftsauerstoff diese Vernetzung, sodass dort eine dünne, klebrige Schicht zurückbleibt – die Sauerstoffinhibierung. Beim Gelcoat ist dieser Effekt erwünscht: Genau daran bindet das nachfolgende Laminat chemisch an, ohne dass angeschliffen werden muss. Topcoat enthält dagegen Paraffin, das beim Härten aufschwimmt, den Sauerstoff aussperrt und die Oberfläche klebfrei abschließt. Der Preis dafür ist, dass der Wachsfilm anschließend wie ein Trennmittel wirkt und vor jeder weiteren Schicht abgewaschen und angeschliffen werden muss.
Der richtige Moment zum Belegen ist der Tack-Zustand: Die Oberfläche ist klebrig, zieht aber keine Fäden mehr und nimmt keinen Fingerabdruck an. BÜFA Composites nennt dafür etwa 45 bis 60 Minuten nach dem Auftrag und als Obergrenze sechs Stunden bis zum Laminat. Wird das Fenster überschritten, bleibt nur mechanische Haftung – die Fläche muss entfettet und angeschliffen werden. Wird zu früh belegt, drückt die Faserlage in die weiche Schicht durch, und der Gelcoat kann sich vorzeitig von der Form lösen.
Klimafenster: Temperatur, Luftfeuchte, Taupunkt
- Temperatur: BÜFA Composites nennt 15 °C als Untergrenze und 18 bis 23 °C als idealen Bereich. Maßgeblich ist die Temperatur von Form und Material, nicht die der Hallenluft – eine ausgekühlte Form zieht dem frischen Gelcoat die Reaktionswärme ab.
- Reaktionsgeschwindigkeit: Sie verdoppelt oder halbiert sich als Faustregel je 10 Kelvin. Ein Ansatz mit 20 Minuten Verarbeitungszeit bei 23 °C ist bei 33 °C nach etwa 10 Minuten unbrauchbar.
- Luftfeuchte: Polyester- und Vinylestersysteme vertragen etwa bis 70 Prozent relative Feuchte; für Epoxidsysteme nennen Hersteller höchstens rund 50 Prozent.
- Taupunkt: Kondenswasser auf der Formfläche stört Haftung und Aushärtung. Üblich ist ein Sicherheitsabstand von rund 3 Kelvin zwischen Oberflächentemperatur und Taupunkt – kritisch vor allem, wenn kalte Formen in warme, feuchte Hallen kommen.
- Lüftung: Für Styrol gilt nach TRGS 900 ein Arbeitsplatzgrenzwert von 20 ml/m³ beziehungsweise 86 mg/m³. Abgesaugt wird schon beim Pinselauftrag, erst recht beim Spritzen.
Pigmentierung, Deckkraft und Farbtongleichheit
Gelcoat ist durchgefärbt und nicht lackiert – ein Kratzer bleibt deshalb farbig, statt einen hellen Grund freizulegen. Die Deckkraft hängt allerdings stark vom Pigment ab. Weiß- und Grautöne auf Titandioxidbasis decken schon bei geringer Schichtdicke; kräftige Rot-, Orange- und Gelbtöne aus organischen Pigmenten sind lasierend und verlangen sowohl eine höhere Pigmentierung als auch eine sehr gleichmäßige Schichtdicke. Genau dort entstehen Farbschlieren und Pigmentwolken: Schwankt die Dicke über die Fläche, schwankt die wahrgenommene Farbtiefe mit.
Daraus folgen zwei Dinge für die Fertigung. Erstens ist der Farbton eines Bauteils nicht unabhängig vom Auftrag reproduzierbar; in Serien wird deshalb mit derselben Charge und demselben Auftragsverfahren gearbeitet. Zweitens altern dunkle und lasierende Töne sichtbar schneller als Weiß, weil sie mehr Strahlungsenergie aufnehmen und sich in der Sonne stärker erwärmen.
Fehlerbilder und was sie über den Prozess verraten
Scott Bader führt die typischen Gelcoat-Fehlerbilder auf fünf Stellschrauben zurück – alle fünf liegen in der Verarbeitung, nicht im Material: Mischen, Schichtdicke, Lagenzahl, Katalysatormenge und Härtungsbedingungen zurück. Jedes Fehlerbild zeigt dabei auf einen bestimmten Parameter. Pinholes entstehen durch eingeschlossene Luft aus schlechter Zerstäubung, zu hohem Spritzdruck oder hektischem Streichen; sie fallen oft erst nach dem Polieren auf. Haarrisse weisen fast immer auf zu große Schichtdicke hin: Oberhalb des empfohlenen Bereichs wird die Deckschicht steifer und spröder und baut Schwind- und Biegespannungen als feines Rissnetz ab. Krater und Fischaugen bedeuten Silikon. Zeichnet sich die Faserstruktur ab, war die erste Faserlage zu grob oder zu früh eingelegt.
An der Form wiegt jeder dieser Fehler schwerer als am Bauteil, weil er sich auf jeden Abzug überträgt: Eine Pore in der Formfläche erzeugt in jedem Teil eine winzige Erhebung. Ob eine Form durchgehärtet ist, lässt sich vor der ersten Entformung mit dem Barcol-Impressor prüfen; Tooling-Gelcoats liegen als Richtwert bei etwa 35 bis 45 Barcol.
Alterung, Kreidung und Pflege
Auch ein einwandfrei verarbeiteter Gelcoat altert. UV-Strahlung spaltet Bindungen im ausgehärteten Harz, Luftsauerstoff oxidiert die obersten Mikrometer, das Bindemittel zerfällt und legt Pigment frei – die Fläche wird matt und kreidet. Weißes Pulver am Wischtuch ist das eindeutige Zeichen. Wie schnell das geschieht, hängt an drei Größen: der Harzbasis, dem Gehalt an UV-Absorbern und Lichtschutzmitteln der HALS-Klasse und der Pflege. Eine offen bewitterte Epoxidfläche ohne UV-stabilen Decklack ist ein Konstruktionsfehler, weil Epoxid unter Sonnenlicht rasch vergilbt.
Objektiv erfassen lässt sich der Zustand über den Glanzgrad, der nach ISO 2813 üblicherweise unter einem Messwinkel von 60° bestimmt wird; die Kreidung wird nach ISO 4628-6 in Stufen bewertet. In der Praxis verlängern regelmäßiges Waschen, das Konservieren mit UV-stabilem Wachs oder einer Polymerversiegelung und das frühzeitige Auspolieren beginnender Mattigkeit die Lebensdauer erheblich. Grenzen setzt die Substanz: Jeder Poliergang trägt Material ab, und bei 0,4 bis 0,7 mm Ausgangsdicke ist die Zahl möglicher Aufbereitungen endlich – am Ende steht das Neubeschichten.
