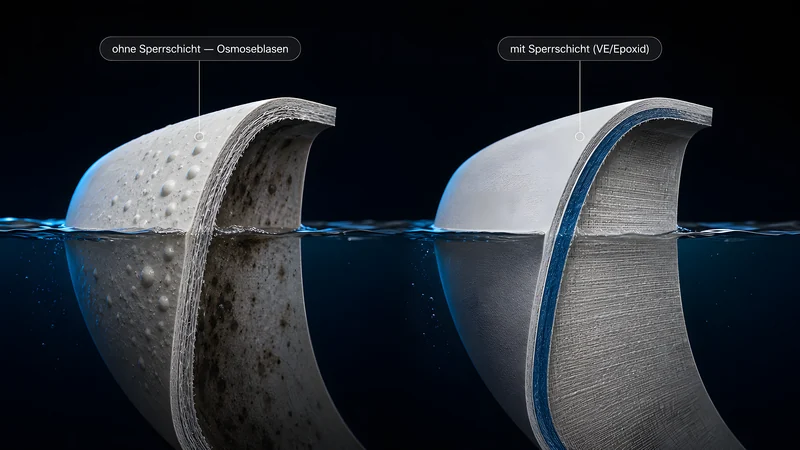

Osmose ist der klassische Langzeitschaden an älteren GFK-Booten: Unter dem Gelcoat – der farbigen, harzreichen Deckschicht – bilden sich nach Jahren im Wasser Blasen. Der Mechanismus ist andernorts beschrieben (siehe „Osmose / Blasen am Bootsrumpf“). Hier geht es um die eine Entscheidung, die im Neubau wie in der Sanierung über den Langzeitschutz bestimmt: Soll die Sperrschicht aus Vinylester (VE) oder aus Epoxid (EP) bestehen? Beide sperren Wasser deutlich besser als ein reines Polyester-Gelcoat – aber sie tun es auf unterschiedliche Weise und an unterschiedlicher Stelle im Aufbau.
Warum Gelcoat allein nicht genügt
Ein Polyester-Gelcoat (UP) ist nicht wasserdicht. Über Monate und Jahre wandert Wasserdampf langsam durch die Deckschicht ins Laminat – das nennt man Diffusion. Dort kondensiert er und reagiert mit wasserlöslichen Resten aus dem UP-Harz (Hydrolyse, also die Spaltung von Molekülen durch Wasser). Es entsteht eine säurehaltige Flüssigkeit, der osmotische Druck steigt, die Blase wächst. Vinylester und Epoxid setzen genau hier an: Sie nehmen von vornherein viel weniger Wasser auf und bieten der Hydrolyse kaum Angriffsfläche. Als grobe Hausnummer liegt die Wasseraufnahme von UP bei rund 1,0–2,5 %, von VE bei 0,3–0,8 % und von EP bei 0,1–0,5 % (Richtwerte; im Zweifel Datenblatt). Weniger aufgenommenes Wasser bedeutet eine wirksamere Dampfsperre.
Vinylester – der hydrolysefeste Laminat-Partner
Vinylester verarbeitet sich fast wie Polyester (Styrol, MEKP-Härter), ist aber deutlich zäher und hydrolysefester. Seine Stärke im Osmoseschutz ist die Haftung auf altem GFK: Bei der Sanierung wird abgetragenes Material mit VE-Laminat wieder aufgebaut, das sich dauerhaft mit dem alten Polyesterrumpf verbindet und gleichzeitig als erste, wasserfeste Barriere wirkt. Im Neubau setzen Werften VE oft als erste Laminatschicht direkt hinter dem Gelcoat ein („Skin Coat“ oder Barriere-Laminat) – der Rest des Rumpfs bleibt günstigeres Polyester. Vinylester ist also stark dort, wo es um Substanz und Verbund geht.
Epoxid – die dichtere Schlussbeschichtung
Epoxid nimmt am wenigsten Wasser auf und gilt als die dichteste der drei Sperren. Es wird als geschlossene Beschichtung auf den vorbereiteten Rumpf gespritzt oder gerollt – nicht als tragendes Laminat, sondern als reine Dampfbremse über dem Untergrund. Für wirksamen Schutz nennen Profibetriebe eine Trockenschichtstärke von mindestens etwa 350 µm, üblich sind 350–500 µm (Richtwerte; im Zweifel Herstellerangabe). Das entspricht rund sechs Spritzgängen im Airless-Verfahren oder etwa zwölf bis fünfzehn Anstrichen mit der Rolle. Ein Schwachpunkt: Epoxid haftet zwar gut auf angeschliffenem Polyester/Vinylester, ist aber UV-empfindlich und muss überlackiert oder mit Antifouling geschützt werden.
Der typische Praxisaufbau: VE und EP gemeinsam
In der professionellen Sanierung schließen sich beide nicht aus, sondern ergänzen sich: Substanz mit Vinylester wiederherstellen, dann mit einer Epoxid-Sperrschicht endgültig abdichten. Ein häufiger Refit-Aufbau ist VE-Neulaminat plus VE-Gelcoat (zusammen oft im Bereich um 1000–1200 µm) und darüber rund 400–500 µm Epoxid-Sperrschicht, abgeschlossen mit Primer und Antifouling (Richtwerte; herstellerabhängig).
| Kriterium | Vinylester (VE) | Epoxid (EP) |
|---|---|---|
| Rolle im Aufbau | Laminat / Barriere-Schicht (Substanz) | Schluss-Sperrschicht (Dampfbremse) |
| Wasseraufnahme (Richtwert) | gering (0,3–0,8 %) | sehr gering (0,1–0,5 %) |
| Dampfsperr-Wirkung | gut | sehr gut / am dichtesten |
| Haftung auf altem GFK | sehr gut (Re-Laminat) | gut auf angeschliffenem UP/VE |
| Typische Schichtdicke | Laminat + ~1000–1200 µm Gelcoat | ~350–500 µm Trockenschicht |
| Verarbeitung | wie Polyester (Styrol/MEKP) | Amin-Härter, exaktes Mischverhältnis |
| Kosten (Richtwert) | mittel (7–12 €/kg) | höher (12–40 €/kg) |
| Typischer Einsatz | Neubau-Skin-Coat, Refit-Laminat | Sperrschicht in Neubau u. Sanierung |
Neubau oder Sanierung – wo welche Wahl?
- Neubau / Vorsorge: VE-Skin-Coat hinter dem Gelcoat plus optionale Epoxid-Erstbeschichtung am Unterwasserschiff. Werkseitiger Schutz fällt oft minimal aus – eine Erstbeschichtung lohnt fast immer.
- Leichter Befall / Vorbeugung am gebrauchten Boot: reine Epoxid-Sperrschicht (mind. ~350 µm) auf den geschliffenen, trockenen Rumpf – deutlich günstiger als eine spätere Vollsanierung.
- Echter Osmoseschaden: Substanz mit VE wiederherstellen, dann mit EP versiegeln. Vorher zwingend trockenmessen – Restfeuchte unter der Sperrschicht arbeitet sonst weiter.
