Faserverbunde sind steif und leicht, haben aber eine typische Schwäche: Delamination – das Ablösen einzelner Lagen voneinander, etwa nach einem Schlag. Bisher hilft dagegen nur aufwendige Reparatur von Hand (ausschleifen, Schäftung, neu laminieren) oder der Austausch des Bauteils. Ein Team der North Carolina State University hat 2026 gezeigt, dass es auch anders geht: mit einem Verbund, der solche Risse selbst wieder verschließt – ausgelöst durch nichts als einen kurzen Stromimpuls.
Wie die Selbstheilung funktioniert

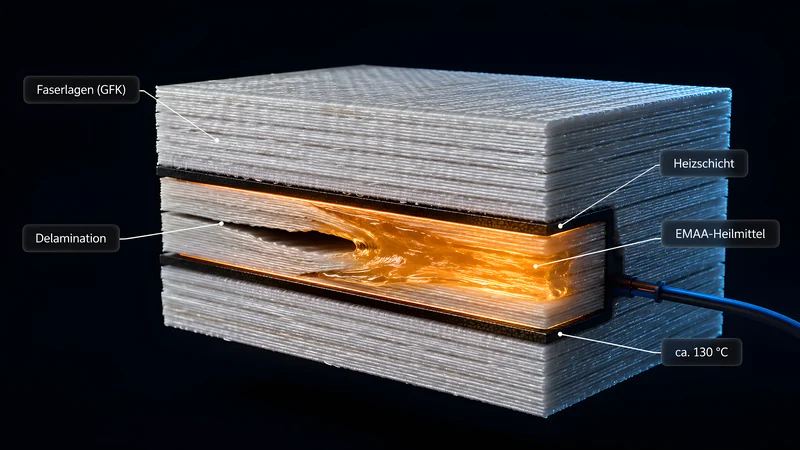

Die Forscher (Erstautor Jack Turicek, Leitung Jason Patrick) bauen zwei zusätzliche Komponenten in ein glasfaserverstärktes Epoxidlaminat ein: ein 3D-gedrucktes thermoplastisches Heilmittel (das Copolymer EMAA) zwischen den Faserlagen und dünne, kohlenstoffbasierte Heizschichten – jede nur etwa so dick wie eine zusätzliche Faserlage. Tritt ein Riss auf, schickt man kurz Strom durch diese Heizschichten; im Labor genügten dafür rund 12 Watt. Die Wärme schmilzt das eingebaute Thermoplast auf, es fließt in die Risse und verklebt die Grenzflächen beim Abkühlen wieder – eine Reparatur von innen heraus, ohne die Struktur zu öffnen.
Der eigentliche Clou ist die Temperaturführung: Geheilt wird bei etwa 130 °C – deutlich über dem Schmelzpunkt des EMAA (rund 80 °C), aber unterhalb der Glasübergangstemperatur der Epoxidmatrix (etwa 140 bis 150 °C). Die tragende Matrix bleibt also formstabil, das Bauteil verliert während der Reparatur nicht seine Steifigkeit. Und das geschmolzene Heilmittel fließt nicht nur passiv: Eine chemische Reaktion zwischen Thermoplast und Epoxid setzt Wasserdampf frei, der im schmelzflüssigen Material feine Poren aufbläht – der entstehende Innendruck presst das Heilmittel aktiv in die Bruchflächen.
Die Zahlen der Studie
- 1.000 vollautomatisierte Bruch-und-Heil-Zyklen über 40 Tage am Stück an einer 50 Millimeter langen Delamination – rund eine Stunde pro Zyklus.
- Die wiederhergestellte Bruchzähigkeit startet bei rund 175 Prozent des Referenzlaminats, erreicht ihr Maximum von 230 Prozent bei Zyklus 7, liegt bei Zyklus 100 noch bei 180 Prozent und bei Zyklus 1.000 bei 60 Prozent.
- Rund 500 Zyklen lang bleibt der geheilte Verbund damit zäher als ein fabrikneues Laminat ohne Heilsystem.
- Ein statistisches Degradationsmodell (Weibull) prognostiziert einen stabilen Grenzwert oberhalb von 40 Prozent; die Modellrechnung der Autoren reicht bei vierteljährlichem Heilimpuls über 125 Jahre. Wichtig zur Einordnung: Das ist Extrapolation – gemessen sind 40 Tage.
- Veröffentlicht am 9. Januar 2026 in den Proceedings of the National Academy of Sciences (PNAS).
Warum GFK zuerst profitiert
Für Glasfaser-Verarbeiter hat die Forschung eine erfreuliche Pointe: In der Vorgängerstudie derselben Gruppe (Nature Communications 2022, 100 Heilzyklen) heilte GFK besser als CFK – die Autoren führen das auf zusätzliche Hydroxylgruppen aus dem E-Glas und der Silan-Schlichte zurück, die die Anbindung des Heilmittels verbessern. Und während die eingebetteten Heizschichten bei CFK rund 25 Prozent statische Festigkeit kosteten, war der Effekt bei GFK statistisch nicht nachweisbar. Auch die 1.000-Zyklen-Langzeitprobe von 2026 war ein Glasfaserlaminat. Wirtschaftlich zielt die Technik genau auf GFK-Terrain: Bei Windkraft-Rotorblättern kostet allein ein Kraneinsatz bis zu 350.000 US-Dollar pro Woche, ein neues Blatt rund 200.000 US-Dollar – ein Heilimpuls aus der Gondel heraus, der eine beginnende Delamination stoppt, würde die Rechnung schnell drehen.
Selbstheilungsansätze im Vergleich
| Ansatz | Prinzip | Wiederholbarkeit |
|---|---|---|
| Mikrokapseln (seit 2001) | Kapseln platzen im Riss auf, freigesetztes Harz härtet am eingebetteten Katalysator | einmalig pro Schadstelle |
| Vaskuläre Netzwerke | Hohlkanäle liefern Heilharz wie ein Gefäßsystem nach | wenige Zyklen, typisch unter zehn |
| Reversible Matrix (Vitrimere) | Netzwerk der Matrix lagert sich unter Wärme um – heil-, umform- und recycelbar | mehrfach; Heilung meist oberhalb der Tg, das Bauteil erweicht |
| EMAA + Heizschichten (NC State) | eingebauter Thermoplast wird elektrisch aufgeschmolzen und verschweißt den Riss von innen | 1.000 Zyklen demonstriert – unterhalb der Matrix-Tg |
So beeindruckend die Zahlen sind – der Reifegrad ist niedrig, und die Autoren verschweigen das nicht: Die Nachweise stammen von Laborproben unter reiner Rissöffnungs-Belastung (Mode I), während reale Schlagschäden Mischbrüche mit Faserbrüchen sind. Der Schmelzpunkt des Heilmittels um 80 °C begrenzt zudem die Einsatztemperatur des Bauteils, und für regulierte Branchen ist ein aktives Heilsystem zertifizierungsrechtlich Neuland. Zur redlichen Lektüre gehört auch: Die Technologie ist patentiert und in die Ausgründung Structeryx eingebracht – die griffigen Jahrhundert-Prognosen stammen aus einem Umfeld mit legitimen wirtschaftlichen Interessen.
Selbstheilung ergänzt dabei Ansätze, die diesen Wissens-Hub schon begleiten: reprozessierbare Vitrimer-Matrizen für die Recyclingfähigkeit, die klassische Schäftungsreparatur von Hand und die zerstörungsfreie Prüfung (NDT/SHM) zum Erkennen von Schäden. Neu ist der aktive, eingebaute Reparaturschritt direkt im Bauteil – und die Vision der Gruppe geht weiter: Dieselben Heizschichten könnten Rotorblätter enteisen und über ihren elektrischen Widerstand Schäden selbst melden.
