GFK-Schaden schäften: Loch und Riss strukturell reparieren

Ein Loch oder Riss kann über den sichtbaren Rand hinaus Fasern und Lagenverbund geschädigt haben. Vor der Reparatur müssen deshalb auch verdeckte Delaminationen und bei Sandwichbauteilen der Kern untersucht werden. Beim Schäften wird intaktes Laminat um den ausgearbeiteten Schaden flach angeschrägt. Neue Lagen übertragen ihre Kräfte über diese Überlappung in das vorhandene Bauteil. Ob eine Reparatur zulässig ist und welche Last sie anschließend tragen darf, hängt vom konkreten Bauteil und vom nachgewiesenen Reparaturaufbau ab.

Das Schäftverhältnis wird hier als Laminatdicke zu Schäftlänge angegeben: 1:40 bedeutet 40 mm Anschrägung je Seite bei 1 mm Dicke. Eine größere zweite Zahl bezeichnet eine flachere Schräge. Das Verhältnis allein legt die Festigkeit noch nicht fest; Faserarchitektur, Harz und Klebfuge, Lastfall sowie die Ausführung gehören zum Reparaturplan.

Material & Werkzeug

Schritt für Schritt

1. Schaden analysieren und Strategie festlegen

   Zuerst zwischen einem oberflächlichen Gelcoatriss und einem Schaden des tragenden Laminats unterscheiden. Schaden und Umfeld prüfen; geschädigte Fasern, lose Lagen und gegebenenfalls nassen oder zerdrückten Kern bis zum intakten Material erfassen. Bei tragenden Teilen den Reparaturplan vor dem Ausschleifen festlegen. Bootslaminate vor der Verklebung ausreichend trocknen.

   • Nur Gelcoat betroffen? Dann ist eine Oberflächenreparatur möglich. Bei Rissen im Laminat zuerst deren Ursache und Tiefe klären.
   • Lagenzahl, Faserart und Orientierung des Originals erfassen. Bei unzugänglichen Schäden oder unklarer Delamination fachkundige Prüfung einholen.
   • Feuchtewerte nur mit der richtigen Geräteskala bewerten: Viele Messgeräte zeigen bei GFK relative Vergleichswerte an. Ein pauschaler Grenzwert von 15 % ist dafür ungeeignet. Mit einem nachweislich trockenen Referenzbereich und den Anforderungen des Reparatur-/Beschichtungssystems vergleichen; Metall und leitfähige Einlagen können die Messung beeinflussen.



2. Das richtige Schäftverhältnis wählen

   Schäftverhältnis und Länge aus der Reparaturvorgabe ableiten. R&G nennt für bestimmte Faserlaminate Orientierungswerte von 1:40 für GFK-Gewebe, 1:50 für CFK-Gewebe, 1:60 für UD-GFK und 1:100 für UD-CFK. WEST SYSTEM zeigt für die dort beschriebenen Glasfaser-Bootsreparaturen mindestens 1:12. Diese Angaben gehören zu unterschiedlichen Reparaturansätzen und sind keine austauschbare Freigabe für beliebige Bauteile.

   • Die erforderliche Schäftlänge beträgt Laminatdicke mal Verhältniszahl: Bei 2 mm Dicke und 1:40 sind es 80 mm je Seite. Eine feste Breite wie 50 mm passt deshalb nicht zu jeder dünnen Schale.
   • Harz-/Klebsystem, Faseraufbau und Lastfall gemeinsam berücksichtigen. Bei tragenden Bauteilen keine pauschale Verhältniszahl anstelle eines Reparaturplans verwenden.

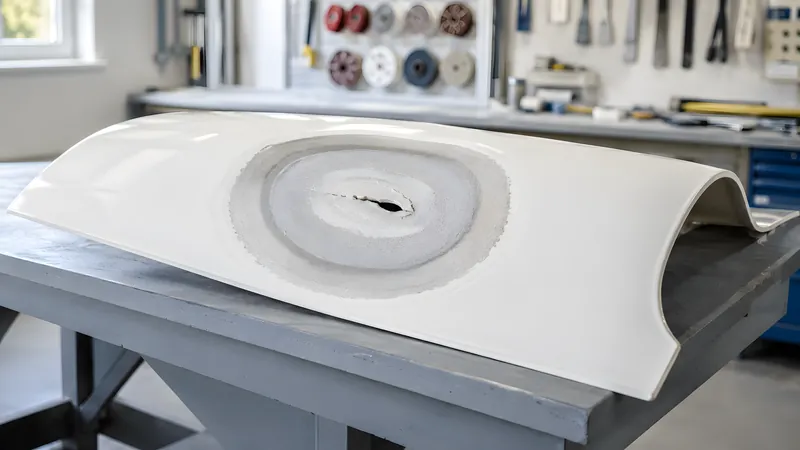

3. Kegelförmig ausschleifen und vorbereiten

   Die festgelegte Schäftzone gleichmäßig ausarbeiten, bis nur tragfähiges, unbeschädigtes Laminat verbleibt. Fette, Wachse oder Trennmittel bereits vor dem Schleifen nach Systemvorgabe entfernen; einen möglichen Amin-Blush auf Epoxid mit Wasser abwaschen und trocknen. Anschließend die Klebefläche mit der vorgeschriebenen Körnung aufrauen, gründlich absaugen und vor neuer Verschmutzung schützen. Eine abschließende Lösemittelreinigung nur durchführen, wenn der Harzhersteller sie für diesen Untergrund verlangt.

   • Kontinuierliche und gestufte Schäftungen erfordern jeweils einen passenden Lagen- und Klebeplan; ihre Tragfähigkeit lässt sich nicht allein aus der Form der Schräge ableiten.
   • Keine Reinigerreste oder Schleifstäube einschließen. Oberfläche vor dem Laminieren auf Trockenheit und vollständige Vorbereitung prüfen.

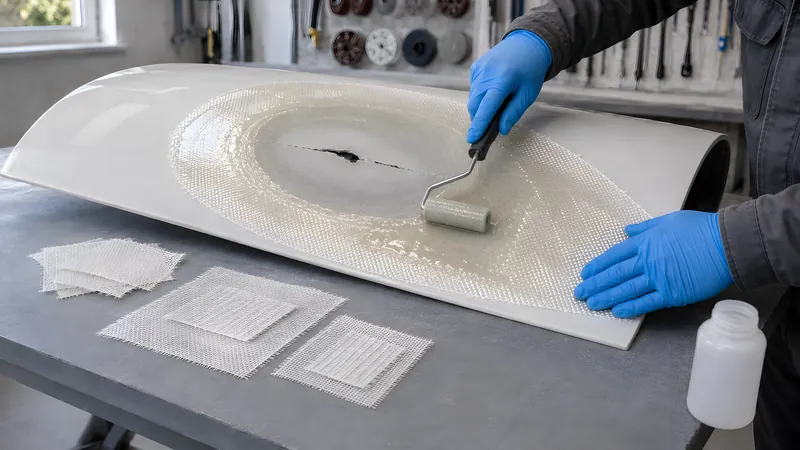

4. Lage für Lage nach Reparaturplan aufbauen

   Lagen in den vorgesehenen Größen zuschneiden, eindeutig markieren und trocken zuordnen. Faserart, Orientierung, Anzahl und Überlappung richten sich nach dem Reparaturplan. Es gibt Aufbauten mit der größten Lage zuerst und solche mit der kleinsten Lage zuerst; die Reihenfolge gehört zum jeweiligen Konzept und darf nicht ohne Prüfung vertauscht werden. Jede Lage innerhalb der Verarbeitungszeit vollständig tränken, sauber anlegen und entlüften.

   • Faserspachtel ersetzt keine tragenden Gewebe- oder Gelegelagen.
   • Zusätzliche Decklagen nur wie vorgesehen einsetzen: Sie verändern Dicke, Steifigkeit und Lastübertragung am Reparaturrand.





5. Warum Epoxid die erste Wahl ist

   Geeignete Epoxid-Reparaturharze werden wegen ihrer Sekundärhaftung und ihres geringen Aushärteschrumpfs häufig auf ausgehärtetem GFK eingesetzt. Die Haftung verlangt trotzdem eine passende Oberflächenvorbereitung. Auf einem Epoxid-Untergrund dürfen Polyester- oder Vinylestersysteme nur eingesetzt werden, wenn der Hersteller die Kombination einschließlich Vorbehandlung ausdrücklich freigibt.

   • Ein zum Originalbauteil, Reparaturverfahren und Einsatz passendes System wählen; „höherwertig“ ist keine technische Spezifikation.
   • Verarbeitungszeit über den vorgesehenen Härter wählen. Mischverhältnis und Temperaturbereich des Systems unverändert einhalten.

6. Aushärten und gegebenenfalls nachhärten

   Die Reparatur unter den im Harzdatenblatt vorgeschriebenen Bedingungen aushärten lassen. Eine Warmnachhärtung nur durchführen, wenn das System sie vorsieht und das gesamte Bauteil dafür geeignet ist. Temperatur, Haltezeit und Rampen richten sich nach dem konkreten Harz und Reparaturplan; Laminatdicke allein ergibt keine Temperzeit.

   • Vor dem Erwärmen die Temperaturgrenzen von Altlaminat, Kern, Klebungen, Beschlägen und vorhandenen Beschichtungen prüfen und das Bauteil passend abstützen.
   • Die Temperatur am Bauteil mit geeigneten Kontaktfühlern überwachen. Haltezeit erst zählen, wenn die maßgeblichen Bereiche die Solltemperatur erreicht haben; ein Infrarotmesswert allein erfasst weder verdeckte Bereiche noch sicher die Temperatur im Aufbau.



7. Finish herstellen

   Nach ausreichender Härtung Kontur herstellen, mit einem passenden Spachtel ausgleichen und das freigegebene Beschichtungssystem aufbauen. Tragende Fasern beim Schleifen nicht anschneiden. Im Unterwasserbereich müssen Reparaturharz, Sperrprimer und Antifouling aufeinander abgestimmt sein. Die Fertigstellung und Freigabe einer tragenden Reparatur umfassen auch die im Reparaturplan vorgesehenen Prüfungen.

   • Eine allgemeine Zusage wie „85–90 % der Ausgangsfestigkeit“ ist ohne Lastfall, Probenprüfung und Reparaturaufbau nicht belastbar.
   • Bei Außeneinsatz einen zum Epoxid passenden UV- und Witterungsschutz vorsehen.



Typische Fehler – und wie du sie vermeidest

• Zu kurze oder zu steile SchäftungDicke und Schäftlänge messen und mit dem Reparaturplan vergleichen. Fehlt Überlappung, muss die Vorbereitung vor dem Laminieren angepasst werden; eine feste Universalbreite genügt nicht.
• Ungeplanter Flicken auf beschädigtem LaminatEine aufgesetzte Verstärkung kann Bestandteil einer ausgelegten Reparatur sein, ersetzt aber nicht die Schadenserfassung. Geschädigtes Material entfernen und die vorgesehene Schäft- oder Überlappungsverbindung herstellen.
• Schlechte Haftung oder AblösungAuf Kontamination, Feuchte, Amin-Blush, unzureichenden Anschliff und Reinigerreste prüfen. Betroffene Bereiche entfernen und nach Systemvorgabe neu vorbereiten; nicht einfach weiteres Harz darübergeben.
• Nicht freigegebene Harzkombination verwendetDie Eignung für den Altuntergrund und die spätere Belastung klären. Auf ausgehärtetem Epoxid ein dafür vorgesehenes Reparatur- und Beschichtungssystem verwenden.
• Reparatur bleibt weichMischverhältnis, Mischgüte, Temperatur und Härtungszeit prüfen. Nur bei einem korrekt gemischten, unvollständig ausgehärteten System kann eine freigegebene Nachhärtung helfen. Ein Mischfehler wird durch Wärme nicht behoben.
