Mehrteilige GFK-Formen & Trenntechnik: geteilte Formen für Bauteile mit Hinterschnitt

Eine einteilige Negativform funktioniert nur, solange sich das Bauteil zerstörungsfrei aus ihr herausziehen lässt. Sobald die Form das Teil irgendwo hintergreift – ein sogenannter Hinterschnitt – sitzt das Bauteil fest. Typische Fälle sind Rümpfe mit eingezogenem Spiegel, Gehäuse mit umlaufender Kante oder jede rundum geschlossene Geometrie. Die Lösung ist eine geteilte Form aus zwei (oder mehr) Hälften, die du nach dem Laminieren öffnest.

Das Grundprinzip: Du legst eine Trennebene fest, baust die erste Formhälfte gegen eine temporäre Trennwand auf, drehst das Ganze um, entfernst die Wand und laminierst die zweite Hälfte direkt gegen die erste. Über Erfolg oder Misserfolg entscheiden zwei Dinge – die richtige Lage der Trennebene und exakte Passungen, damit die Hälften später jedes Mal wiederholgenau schließen.

Kurz erklärt: die Bauteile einer geteilten Form

• Trennebene (Trennfuge): die Linie, an der die Form geteilt wird. Sie muss so liegen, dass sich jede Hälfte hinterschnittfrei abziehen lässt.
• Trennwand / Trennbrett: eine temporäre Wand entlang der Trennebene, gegen die die erste Hälfte aufgebaut wird – meist eine Platte mit ausgesägter Bauteilkontur, abgedichtet mit Plastilin (Knetmasse).
• Formflansch: der umlaufende Rand jeder Hälfte. Er liefert die Auflage- und Dichtfläche und nimmt die Verschraubung auf.
• Passungen: ineinandergreifende Kalotten (Halbkugeln), Passstifte oder Dübel im Flansch, die die Hälften eindeutig zueinander ausrichten.
• Entformungsschräge: die leichte Neigung senkrechter Wände (etwa 3°), ohne die sich keine Hälfte sauber löst.

Voraussetzung ist ein fertig auf Hochglanz poliertes Urmodell – wie man das baut, steht in der vorigen Anleitung. Hier geht es ausschließlich um das, was die einteilige Form nicht kann: das saubere Teilen.

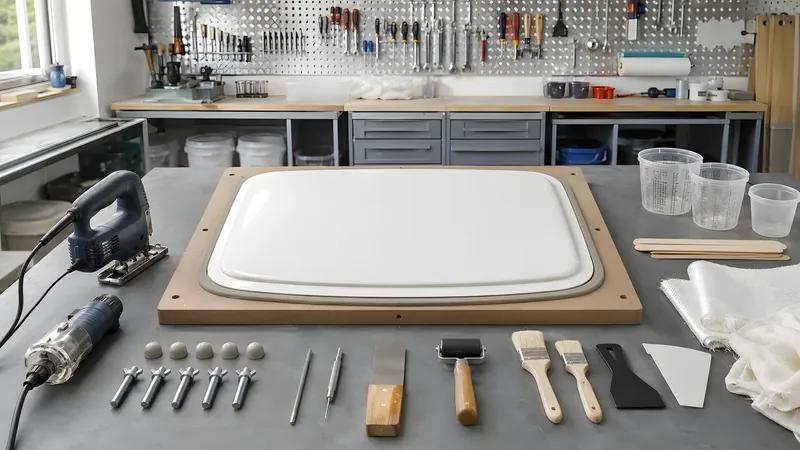

Material & Werkzeug

Schritt für Schritt

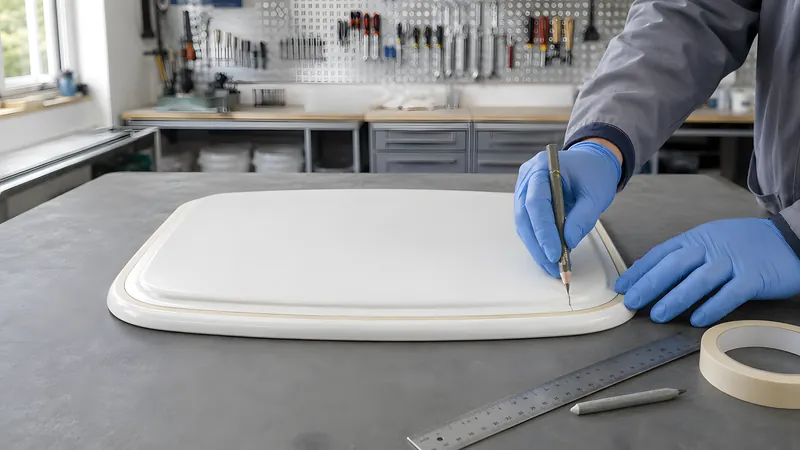

1. Trennebene festlegen

   Der wichtigste Denkschritt vor dem Bauen: Wo wird geteilt? Lege die Trennebene so, dass sich jede Hälfte in eine eindeutige Richtung hinterschnittfrei abziehen lässt. Bei symmetrischen Teilen liegt sie meist mittig auf der größten Umfangslinie. Prüfe die Geometrie aus jeder geplanten Entformungsrichtung: Was du von dort nicht sehen kannst, ist ein Hinterschnitt – und müsste in ein weiteres Formsegment wandern.

   • Faustregel: Die Trennebene folgt der größten Querschnittskontur (dem „Äquator“) des Bauteils.
   • Jede Hälfte braucht eine eigene, freie Entformungsrichtung samt leichter Entformungsschräge (etwa 3°).
   • Komplexe Teile brauchen evtl. drei oder mehr Segmente – das Prinzip bleibt gleich, nur die Zahl der Trennebenen steigt.

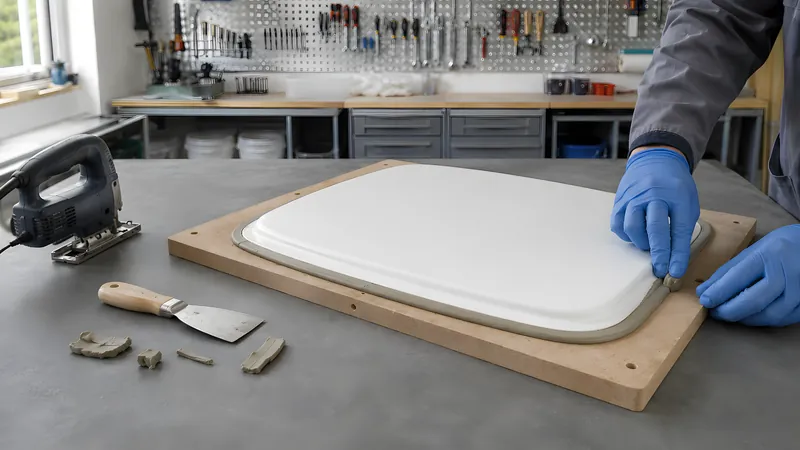

2. Trennwand bauen und das Urmodell einpassen

   Säge die Bauteilkontur exakt aus dem Trennbrett aus und lege das Urmodell bis zur Trennebene hinein, sodass genau die eine Hälfte herausschaut. Den verbleibenden Spalt zwischen Urmodell und Brett dichtest du mit Plastilin spaltfrei ab und ziehst den Übergang sauber glatt – jede Stufe oder Delle hier zeichnet sich später als Grat an der Bauteilnaht ab.

   • Das Trennbrett ist später die Flanschebene der ersten Hälfte – es muss eben und stabil liegen.
   • Den Plastilin-Übergang mit einem Rundwerkzeug zu einer kleinen Hohlkehle ausformen: Das gibt eine saubere, leicht entformbare Flanschkante.
   • Locating-Hilfen für die Passungen können schon hier auf dem Trennbrett angelegt werden.



3. Trennmittel aufbauen (Urmodell und Trennbrett)

   Wie bei jeder Form gilt: ohne saubere Trennschicht keine Entformung. Trage auf das herausschauende Urmodell und auf das Trennbrett 5–8 dünne Schichten Formenwachs auf, jede einzeln auspolieren, darüber einen PVA-Trennfilm. Arbeite an der Plastilin-Kante besonders sorgfältig – dort versagt das Trennmittel zuerst.

   • Im Zweifel eine Wachsschicht mehr – zu wenig Trennmittel ist der häufigste und teuerste Fehler im Formenbau.
   • Den PVA-Film gleichmäßig und blasenfrei auftragen; er lässt sich später mit Wasser abwaschen.

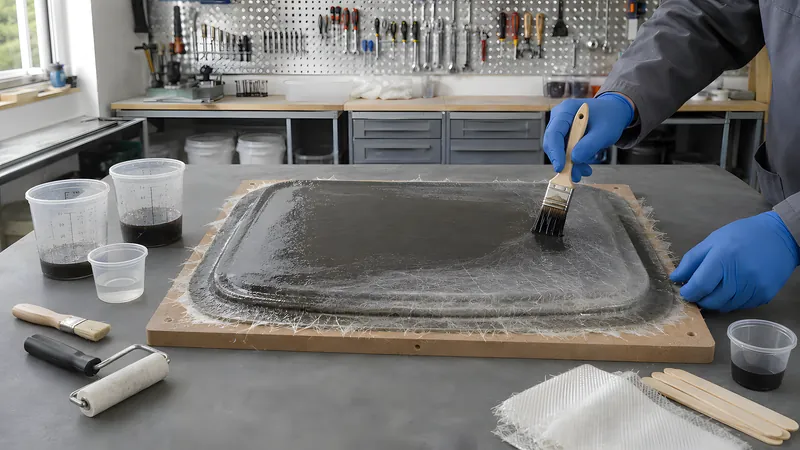

4. Erste Formhälfte laminieren

   Jetzt baust du die erste Hälfte wie eine einteilige Form auf: Tooling-Gelcoat in zwei Durchgängen, nach dem Anlieren das feine Stützlaminat (Skin Coat), dann Lage für Lage das Strukturlaminat aus CSM und Gewebe. Wichtig ist ein breiter, umlaufender Flansch auf dem Trennbrett – er wird später Dicht-, Pass- und Schraubfläche.

   • Den Flansch großzügig dimensionieren (mehrere Zentimeter breit) und mit auslaminieren – er trägt die Verschraubung.
   • Pro Arbeitstag maximal 3–4 Lagen, sonst wird die Aushärtewärme (Exotherme) zu hoch und die Form verzieht sich. Details zum Schichtaufbau stehen in der Abform-Anleitung.



5. Aushärten, wenden und Trennwand entfernen

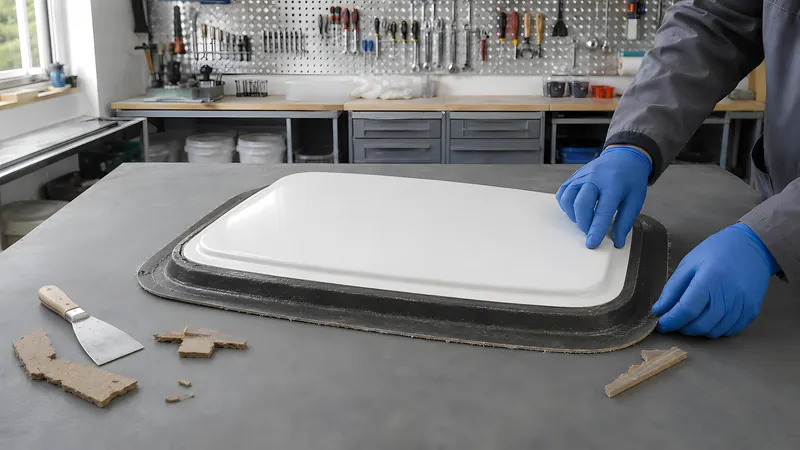

   Lass die erste Hälfte gut durchhärten. Dann drehst du das Paket aus Urmodell und erster Hälfte um und nimmst Trennbrett und Plastilin ab. Jetzt liegt die zweite Hälfte des Urmodells frei – und du blickst auf den fertigen Flansch der ersten Hälfte, der ab sofort die Trennfläche für die zweite Hälfte ist.

   • Plastilinreste restlos entfernen und die freigelegte Urmodellhälfte sowie den Flansch gründlich reinigen.
   • Das Urmodell bleibt während des gesamten Prozesses in der ersten Hälfte – es wird erst ganz am Ende entformt.

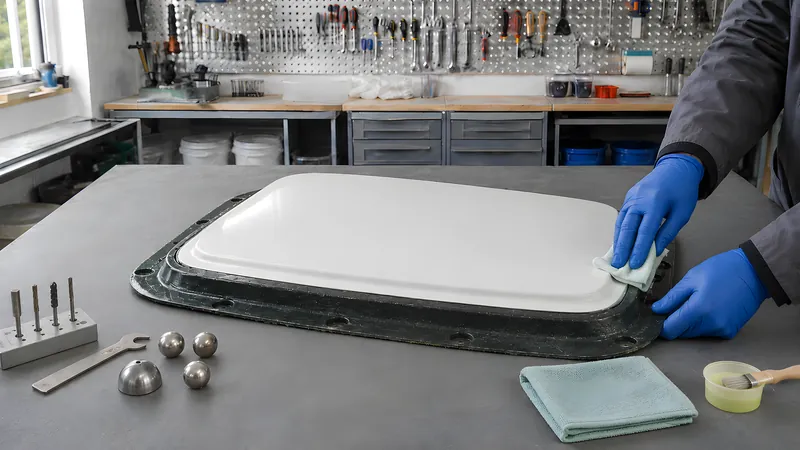

6. Passungen anlegen und den Flansch eintrennen

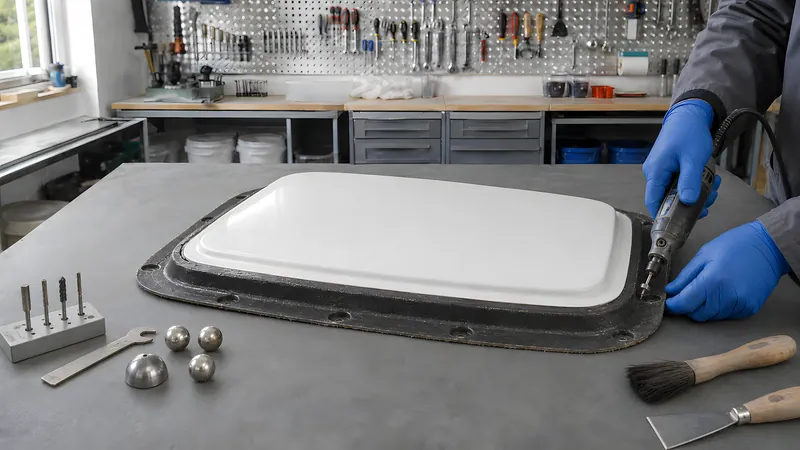

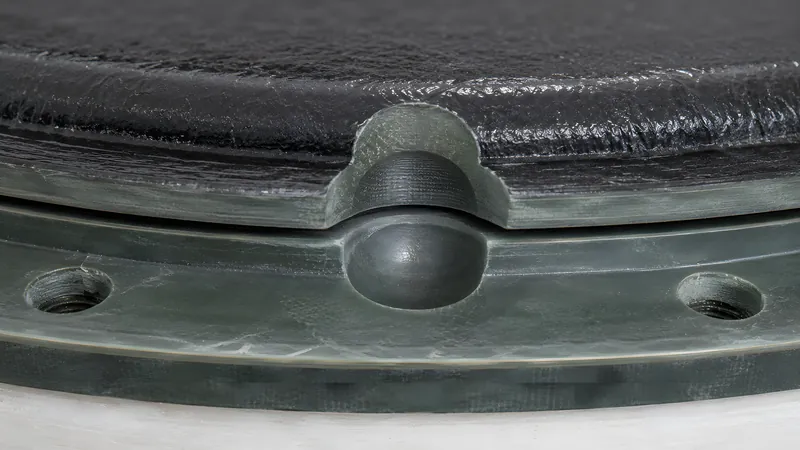

   Damit die Hälften später exakt schließen, brauchst du Passungen: Fräse mit dem Kugelfräser mehrere kalottenförmige Vertiefungen in den Flansch (außerhalb des Bauteils) oder setze halb eingelassene Glasmurmeln ein. Beim Laminieren der zweiten Hälfte entstehen daraus passgenaue Gegenstücke. Der entscheidende, oft vergessene Schritt: Trenne jetzt den Flansch der ersten Hälfte genauso sorgfältig ein wie das Urmodell (Wachs + PVA) – sonst verkleben beide Hälften unlösbar.

   • Mindestens drei Kalotten asymmetrisch anordnen – so passt die zweite Hälfte nur in genau einer Lage (narrensicher).
   • Den Flansch der ersten Hälfte ist die zweite Trennfläche: hier dieselbe Sorgfalt wie am Urmodell.
   • Optional gleich die Durchgangslöcher für die spätere Verschraubung vorbohren (außerhalb der Dichtfläche).

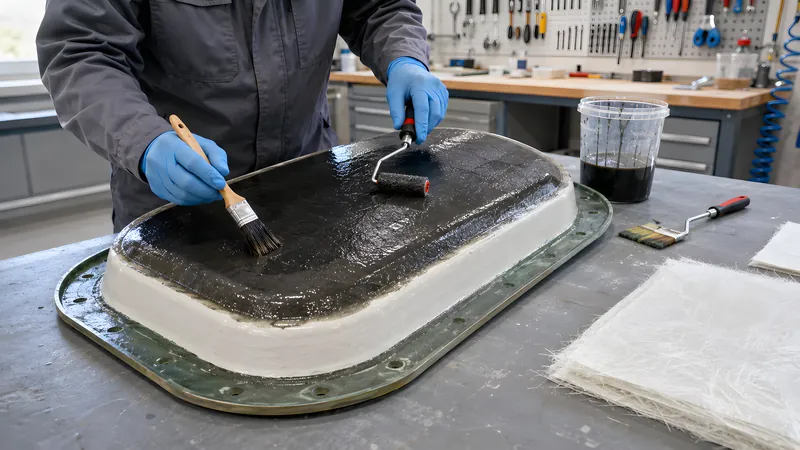

7. Zweite Formhälfte laminieren

   Nun baust du die zweite Hälfte direkt auf der freiliegenden Urmodellhälfte und dem eingetrennten Flansch auf – wieder Tooling-Gelcoat, Stützlaminat, Strukturlaminat und ein deckungsgleicher Flansch. Das Laminat füllt die Kalotten und bildet so die exakten Passungs-Gegenstücke. Achte darauf, dass der neue Flansch den ersten vollständig überdeckt.

   • Gelcoat sauber bis an die Trennkante führen, aber nicht über den Flanschrand hinaus verlaufen lassen.
   • Auch hier den Flansch breit und mit Versteifung auslaminieren.

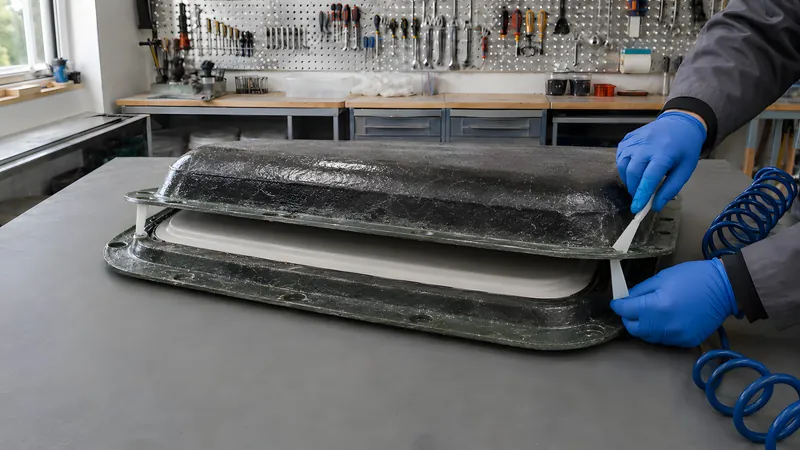

8. Aushärten, tempern und die Form öffnen

   Nach gutem Durchhärten (und optionalem Tempern auf dem Urmodell) kommt der Moment der Wahrheit: das Öffnen. Beschneide den Flanschrand, treibe weiche Kunststoff- oder Holzkeile rundum vorsichtig in die Trennfuge zwischen den Hälften und leite, wenn möglich, Druckluft in den Spalt. Erst trennst du die beiden Formhälften voneinander, dann löst du das Urmodell aus den Hälften.

   • Immer auf dem Urmodell tempern (langsame Rampe, Faustregel höchstens etwa 10 °C/h), sonst verzieht sich die Form.
   • Niemals Metallwerkzeuge und nie Gewalt: Lässt sich etwas nicht lösen, liegt fast immer ein Trennmittel-Problem vor – mehr Druckluft, leichtes Klopfen, leichtes Erwärmen, Geduld.

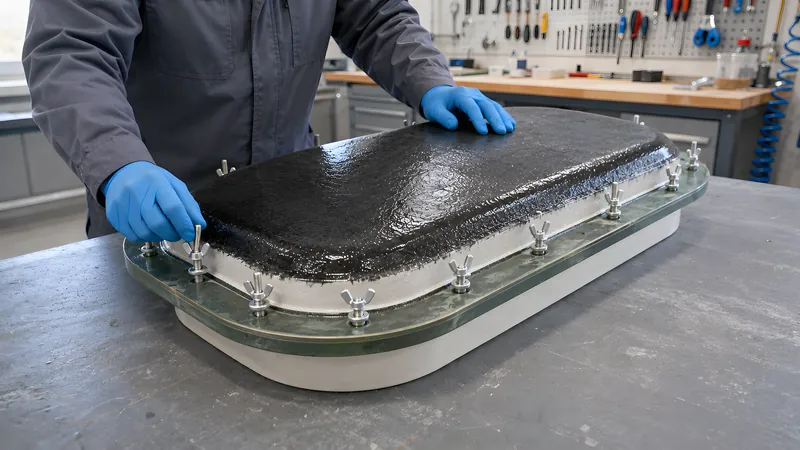

9. Nachbearbeiten, verschrauben und einfahren

   Beschneide die Flansche sauber, prüfe die Passungen und bohre – falls noch nicht geschehen – die Verschraubungslöcher. Die Hälften werden zum Abformen mit Schrauben und Flügelmuttern (oder Klammern) entlang des Flansches geschlossen. Vor dem ersten echten Bauteil fährst du die Form ein: Die ersten ein bis drei Abzüge bauen die Trennmittelschicht auf und decken versteckte Problemstellen auf.

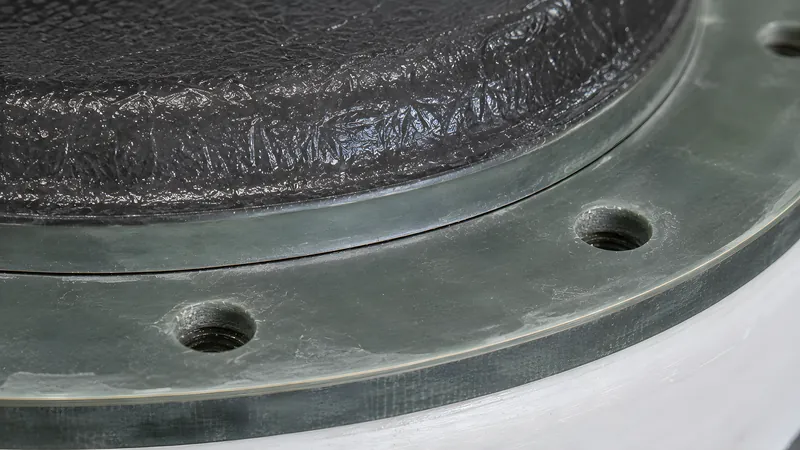

   • Eine dünne, plane Flanschauflage hält die Naht (Parting Line) am Bauteil minimal – ein kleiner Grat ist normal und wird später verputzt.
   • Die Verschraubungen gleichmäßig anziehen, damit die Hälften ohne Versatz und ohne Spalt schließen.



Typische Fehler – und wie du sie vermeidest

• Trennebene falsch gelegt – Form oder Bauteil lässt sich nicht entformenEs ist ein Hinterschnitt in einer Hälfte verblieben. Die Trennebene muss so liegen, dass jede Hälfte eine freie Entformungsrichtung mit leichter Schräge (≈ 3°) hat. Vor dem Bauen aus jeder Richtung auf Hinterschnitte prüfen; im Zweifel ein zusätzliches Formsegment vorsehen.
• Die beiden Formhälften verkleben unlösbar miteinanderDer Flansch der ersten Hälfte wurde nicht (oder zu dünn) eingetrennt – er ist die zweite Trennfläche! Vor dem Laminieren der zweiten Hälfte den Flansch genauso mit 5–8 Wachsschichten + PVA behandeln wie das Urmodell.
• Versatz an der Naht – die Formhälften passen nicht reproduzierbar zusammenDie Passungen fehlen oder sind ungenau/symmetrisch. Mindestens drei kalottenförmige Passungen asymmetrisch im Flansch anordnen, damit die Hälften nur in genau einer Lage schließen.
• Grat oder Stufe entlang der Trennebene am BauteilDer Übergang Urmodell–Trennbrett war nicht spaltfrei. Den Spalt mit Plastilin restlos füllen, zu einer sauberen Hohlkehle glätten und die Flanschauflage plan halten; ein minimaler Nahtgrat ist normal und wird verputzt.
• Luftblasen und Nadelstiche an der TrennkanteAn der scharfen Flansch-/Trennkante wurde nicht gründlich entlüftet. Mit der Stachelwalze systematisch arbeiten und an der Kante mit feiner Matte/Vlies beginnen statt mit grobem Gewebe.
• Beim Öffnen bricht oder reißt die FormZu früh, mit Metall oder mit Gewalt geöffnet. Erst vollständig aushärten lassen, dann mit weichen Keilen und Druckluft geduldig und gleichmäßig rundum öffnen.

Bildhinweis: Die Abbildungen in dieser Anleitung sind KI-generierte Illustrationen, die die beschriebenen Arbeitsschritte veranschaulichen.
