Glasfaserverstärkter Kunststoff wird fast nie frei geformt, sondern in einer Form abgeformt. Diese Form bestimmt Maßhaltigkeit, Oberfläche und Wiederholbarkeit jedes einzelnen Bauteils. Daraus folgt die wichtigste Regel des Formenbaus: Ein Bauteil kann nie besser werden als die Form, und die Form nie besser als das Urmodell, von dem sie abgenommen wurde. Fehler vererben sich nach unten – und zwar in jede Kopie, die später aus der Form kommt. Wer hier sorgfältig arbeitet, spart sich Ausschuss, Nacharbeit und Frust über die gesamte Lebensdauer der Form.

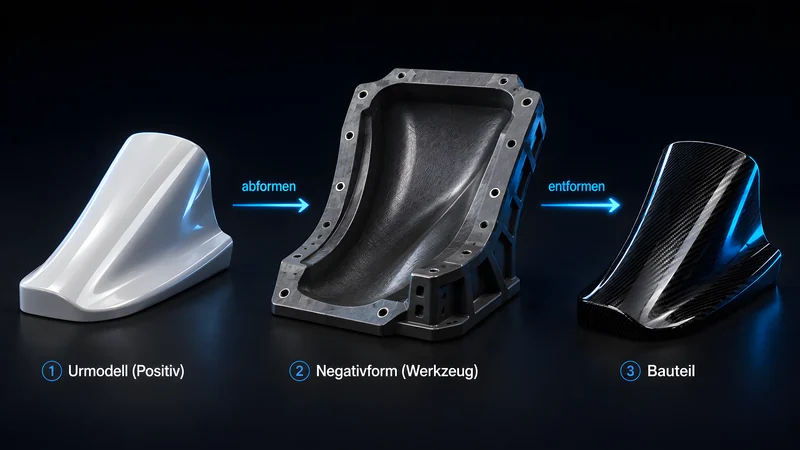

Der Weg in drei Stufen: Urmodell, Negativform, Bauteil
Der klassische Formenbau läuft in drei aufeinander aufbauenden Stufen ab. Jede Stufe überträgt ihre Oberfläche auf die nächste.
- Urmodell (auch Plug): das positive, exakte Abbild des späteren Bauteils. Es wird auf Hochglanz gebracht und dient allein dazu, die Form davon abzunehmen.
- Negativform (das Werkzeug): der Hohlabdruck des Urmodells und das eigentliche Ziel des Formenbaus. Sie trägt die gesamte spätere Serie – so wird sie abgeformt.
- Bauteil: das fertige GFK-Teil, das aus der Form entformt wird – beliebig oft, solange die Form gepflegt wird.
Vier Entscheidungen, die vor dem ersten Schliff fallen
Der häufigste teure Fehler im Formenbau passiert nicht beim Laminieren, sondern davor: Es wird ein Urmodell gebaut, von dem sich später nichts sauber entformen lässt. Deshalb wird rückwärts geplant – vom fertigen Bauteil zur Form und erst dann zum Urmodell.
- Welches Verfahren läuft später in der Form? Eine offene Handlaminat-Form stellt völlig andere Anforderungen als eine Infusions- oder RTM-Form, die dicht, steif und druckfest sein muss (ausführlich am Ende dieses Artikels).
- Wo liegt die Trennebene? Sie wird so gelegt, dass jedes Formsegment eine eindeutige Entformungsrichtung ohne Hinterschnitt hat. Die Trennebene sollte möglichst eben liegen, Symmetrien ausnutzen und eine große Fläche aufspannen – das macht die Form stabil. Sobald ein Hinterschnitt bleibt, wird die Form mehrteilig.
- Wie groß ist die Entformungsschräge? An senkrechten Wänden gelten rund 3 Grad als Ausgangswert – anders als im Spritzguss wird hier ohne Auswerfer von Hand entformt. Die nötige Schräge wächst mit der Tiefe: Als Faustregel kommt je 25 Millimeter Bauteiltiefe etwa ein weiteres Grad dazu.
- Aus welchem Werkstoff besteht das Werkzeug? Das entscheidet über Stückzahl, Temperaturfestigkeit und Kosten – und ist später nicht mehr änderbar (Übersicht weiter unten).
Das Urmodell: die Oberfläche, die alles vorgibt
Das Urmodell muss zwei Dinge leisten: die exakte Geometrie und eine Oberfläche, die besser ist als alles, was später aus der Form kommen soll. Üblich sind MDF mit versiegelten Poren, Modellbauplatten (Tooling Board, etwa Ureol oder Obomodulan), lackiertes Holz, 3D-Druck für kleinere Teile und Hartschaum mit GFK-Überzug für große Volumen; welcher Werkstoff für welchen Fall taugt, vergleicht das Dossier zu den Urmodell-Werkstoffen im Detail. Zwei Regeln gelten unabhängig vom Werkstoff: Die Oberfläche muss porenfrei versiegelt sein, sonst reißt das Trennmittel ein – und die Politur muss silikonfrei sein, weil Silikonreste das Trennergebnis verderben. Übliche Autopolituren scheiden damit aus.
Der Schichtaufbau einer Negativform
Eine Handlaminat-Form wird in vier funktionalen Zonen aufgebaut. Die Reihenfolge ist zwingend – eine tiefer liegende Schicht lässt sich später nicht mehr korrigieren.
| Zone | Schicht | Funktion | Richtwert |
|---|---|---|---|
| 1 | Tooling-Gelcoat | Glänzende, beständige Arbeitsfläche der Form – unter 0,4 mm härtet er nicht durch und zeichnet sich das Fasermuster ab | 0,5–1,0 mm, in zwei Aufträgen |
| 2 | Stützlaminat (Skin Coat) | Verankert den Gelcoat blasenfrei, bringt bewusst wenig Wärme und Last ein | Oberflächenvlies 30–50 g/m² oder dünne Schnittmatte (CSM 225–300 g/m²) |
| 3 | Strukturlaminat | Steifigkeit und Formstabilität (Wechsellagen aus Schnittmatte und Gewebe) | mindestens die doppelte Bauteilwandstärke |
| 4 | Versteifungsrahmen | Hält die Form maßhaltig und verzugsfrei | erst nach voller Aushärtung des Laminats |
Die Anleitung in elf Schritten
- Planen: Bauteil, Fertigungsverfahren, Trennebene, Entformungsschrägen und Formwerkstoff festlegen – in dieser Reihenfolge.
- Urmodell bauen und auf Hochglanz finishen: Geometrie herstellen, Poren versiegeln, spachteln, schleifen, polieren. Kanten und Radien großzügig ausrunden – Schritt für Schritt erklärt.
- Trennebene aufbauen: Trennbrett aus beschichteter Platte exakt an die Kontur anpassen und verwindungssteif abstützen. Die Fuge zwischen Modell und Brett mit Modelliermasse sauber schließen – daraus wird die spätere Formkante.
- Reinigen und ablüften lassen: Reinigungsmittel muss mehrere Stunden vollständig verdunsten, sonst reagieren Reste in den Poren später mit dem Trennmittel.
- Trennmittel aufbauen: fünf bis sieben Wachsschichten mit Zwischenpolitur, danach das Folientrennmittel. Wachs und Folie brauchen jeweils ihre Ablüftzeit – der komplette Trennmittelaufbau im Detail.
- Tooling-Gelcoat auftragen: gleichmäßig in zwei Aufträgen, den ersten angelieren lassen. Zu dünn führt zu Durchschlagen, zu dick zu Rissen.
- Stützlaminat einbringen: eine feine Lage Oberflächenvlies oder dünne Schnittmatte auf den angelierten Gelcoat legen, solange dieser noch klebrig ist, aber keine Fäden mehr zieht – und sorgfältig blasenfrei anrollen. Diese Schicht entscheidet über Print-Through.
- Strukturlaminat aufbauen: in mehreren Arbeitsgängen mit Wechsellagen, bis die Enddicke erreicht ist. Wie viele Lagen je Arbeitsgang zulässig sind, gibt das Harzsystem vor – und zwar in beide Richtungen (siehe unten).
- Versteifen: Rahmen und Hinterbau kommen auf die Form, solange sie noch auf dem Urmodell sitzt – aber nicht auf ein frisches Laminat. Zu früh aufgesetzte Rippen ziehen beim Schwinden die Formoberfläche zusammen und hinterlassen sichtbare Einfallstellen.
- Aushärten lassen: Die Form bleibt auf dem Urmodell und härtet mindestens 48 Stunden nach der letzten Lage durch, besser mehrere Tage. Anschließend wird möglichst noch auf dem Urmodell getempert – üblich sind rund 50 bis 80 °C, langsam aufgeheizt und abgekühlt (Richtwert höchstens 10 Kelvin pro Stunde), Zieltemperatur nach Datenblatt. Voraussetzung ist, dass der Urmodellwerkstoff das mitmacht: Bei 3D-Druck, Hartschaum oder verspachteltem MDF wird erst nach dem Entformen getempert (Temperzyklen im Detail).
- Entformen und einfahren: Form vorsichtig lösen, Formenrand besäumen, Oberfläche prüfen. Die ersten ein bis drei Abzüge dienen noch nicht der Produktion, sondern bauen die Trennschicht auf und decken versteckte Problemstellen auf.
Wie viele Lagen pro Arbeitsgang? Das entscheidet das Harz
„Nicht zu viele Lagen auf einmal“ gilt als eiserne Regel des Formenbaus – und sie stimmt nur für die eine Hälfte der Werkzeugharze. Beim klassischen Polyester-Formenharz staut sich die Aushärtewärme im Laminat: Zu viel auf einmal führt zu Gelcoat-Rissen, vorzeitigem Ablösen, Verzug und Print-Through. Als Obergrenze gelten rund 1.200 g/m² Verstärkung je Arbeitsgang – also etwa zwei Lagen 600er Matte oder drei bis vier Lagen 300er. Die vorherige Lage muss vollständig exotherm reagiert und wieder abgekühlt haben.
Moderne Low-Shrink-Werkzeugharze drehen diese Logik um: Sie härten über ihre eigene Exotherme aus und müssen dabei rund 50 bis 60 °C erreichen. Wer hier zu dünn aufbaut, bekommt eine unterhärtete Form. Die Herstellervorgabe lautet dann mindestens vier Lagen 450 g/m² in einem Arbeitsgang – aber eben auch nicht mehr, weil darüber die Überhitzungsgefahr beginnt. Die Regel lautet also nicht „möglichst wenig“, sondern: das Datenblatt des eingesetzten Formenharzes lesen, denn beide Systeme verzeihen genau das Gegenteil.
Was in der Praxis wirklich Zeit kostet
Den Formenbau bestimmt nicht die aktive Arbeitszeit, sondern die Wartezeit dazwischen. Zwischen Reinigen und Trennmittel liegen Stunden Ablüftzeit, zwischen den Wachsaufträgen jeweils Antrocknen und Polieren, zwischen Wachs und Folientrennmittel am besten eine Nacht. Ein klassischer Bauplan verteilt Gelcoat, Oberflächenvlies und die ersten Mattenlagen auf einzelne Tage; für eine mittelgroße Form kommen so schnell fünf bis acht Arbeitstage zusammen. Danach härtet die Form mindestens 48 Stunden auf dem Urmodell durch, besser mehrere Tage. Wer den Zeitplan an der reinen Laminierzeit ausrichtet, gerät zwangsläufig unter Druck – und Zeitdruck ist im Formenbau der teuerste Fehler überhaupt.
Die häufigsten Fehler und was sie anrichten
| Fehler | Folge | So wird er vermieden |
|---|---|---|
| Zu wenig oder falsch aufgebautes Trennmittel | Bauteil klebt fest; im schlimmsten Fall sind Form und Urmodell zerstört | Fünf bis sieben Wachsaufträge mit Zwischenpolitur, Folientrennmittel in einem Arbeitsgang geschlossen aufbauen, Ablüftzeiten einhalten |
| Polyesterharz auf ungeschütztem Polystyrolschaum | Das Urmodell löst sich unter dem Laminat auf | Mit Epoxidharz arbeiten oder vorher eine geschlossene Sperrschicht aus Epoxid aufbauen – nie aus Polyester |
| Lagenzahl je Arbeitsgang nicht am Harz ausgerichtet | Bei Polyester verzieht die Exotherme die Form, bei Low-Shrink-Harz bleibt sie unterhärtet | Datenblatt des Formenharzes befolgen – die Vorgaben sind je nach System gegensätzlich |
| Gelcoat zu weit angelieren lassen | Das Folgelaminat bindet chemisch nicht mehr an, weil der Gelcoat den Tack-Zustand überschritten hat | Im Tack-Zustand einlegen – klebrig, aber ohne Fäden zu ziehen. Ist der Gelcoat bereits klebfrei durchgehärtet: entfetten und anschleifen |
| Entformen ohne Versteifung | Die Formschale verzieht sich schon unter dem eigenen Gewicht | Hinterbau anbringen, solange die Form noch auf dem Urmodell sitzt – aber erst nach voller Aushärtung |
| Zu geringe Entformungsschräge oder scharfe Kanten | Bauteil oder Form werden beim Entformen beschädigt | Schrägen früh in die Geometrie einplanen, Kanten ausrunden |
| Silikonhaltige Politur am Urmodell | Trennmittel hält nicht, Oberflächenstörungen im Bauteil | Ausschließlich silikonfreie Polituren verwenden |
Womit gebaut wird: der Werkzeugwerkstoff
- GFK-Form mit Tooling-Gelcoat: der Standard – günstig, von Hand baubar, für Einzelstücke bis Großserie geeignet.
- Epoxid-Formenharz und Tooling Board: maßhaltiger und schwindungsärmer, ideal für präzise Urmodelle und Formen mit engen Toleranzen.
- Hartschalengips mit Epoxid-Deckschicht: erreicht hohe Entformungszahlen, ist aber mit rund 20 bis 30 Kilogramm je Quadratmeter sehr schwer.
- Aluminium oder Stahl, CNC-gefräst: für Großserie, RTM und Prepreg – sehr maßhaltig und temperaturfest, aber teuer.
- Holz und beschichtete Spanplatte: nur für kleine Serien und einfache, kastenförmige Geometrien; die Oberfläche muss lackiert werden, damit Trennmittel überhaupt wirken.
Welches Verfahren später in der Form läuft
Wie die Bauteile entstehen, hängt von Stückzahl, Qualität und Budget ab: Handlaminieren für Einzelstücke und Kleinserien, Vakuuminfusion für hohe, reproduzierbare Faseranteile, RTM und Pressverfahren für seriennahe, beidseitig glatte Teile, Prepreg und Autoklav für höchste Strukturqualität. Die Form muss zum Verfahren passen – eine Infusions- oder RTM-Form stellt deutlich höhere Anforderungen an Dichtigkeit und Steifigkeit als eine offene Handlaminat-Form. Deshalb steht diese Entscheidung ganz am Anfang und nicht am Ende.
