GFK im Modellbau: Formen und Bauteile selbst herstellen (Einsteiger-Leitfaden)

Warum GFK im Modellbau überzeugt

GFK verbindet drei Eigenschaften, die im Modellbau zählen: geringes Gewicht, hohe Festigkeit und Formtreue. Ein dünnes Laminat aus Glasgewebe und Harz trägt erstaunlich viel Last, ohne durchzuhängen oder sich zu verziehen. Genau das brauchen RC-Flugmodelle (jedes Gramm kostet Flugzeit), Schiffsmodelle (steife Rümpfe für rauen Wellengang), Automodelle (maßgenaue Karosserien) und Architekturmodelle (saubere, reproduzierbare Bauteile).

Der zweite große Vorteil ist die Serientauglichkeit. Wer einmal eine Negativform (das Werkzeug, in das hinein laminiert wird) gebaut hat, kann daraus viele nahezu identische Teile abformen. Für Vereine, Kleinserien oder Ersatzteile ist das ideal: In der Form steckt der Hauptaufwand, jedes weitere Bauteil entsteht dann schnell und gleichmäßig.

Vom Urmodell zur Negativform für kleine Teile

Der Weg zum GFK-Bauteil führt fast immer über zwei Stufen. Zuerst entsteht das Urmodell (auch Positiv genannt) – die exakte Außenform des späteren Teils. Es wird oft aus Hartschaum (zum Beispiel Polystyrol-Hartschaum wie Styrodur), Holz oder gefrästem Material gebaut, dann gespachtelt, geschliffen und auf Hochglanz gebracht. Jede Unebenheit des Urmodells findet sich später in jedem Bauteil wieder, deshalb lohnt sich hier Sorgfalt.

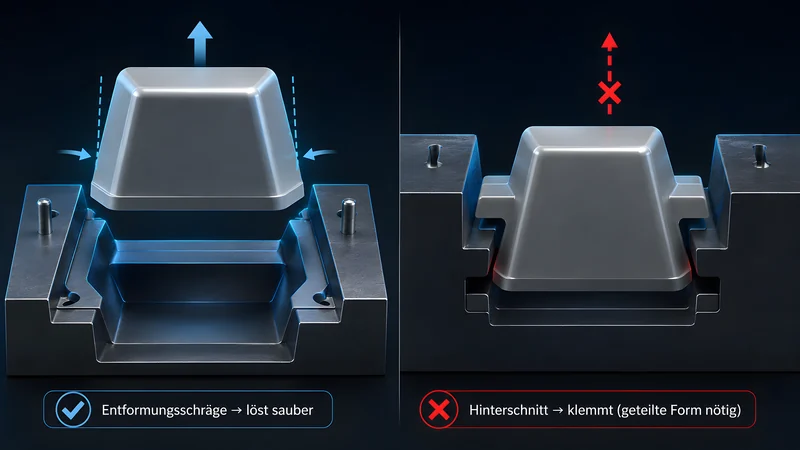

Vom fertigen Urmodell wird die Negativform abgeformt. Bei kleinen Modellteilen genügt meist eine GFK-Form aus stabilem Formenharz und mehreren Glaslagen, manchmal mit einem Rahmen verstärkt. Erst nach guter Aushärtung wird die Form vom Urmodell getrennt. In diese Negativform hinein entsteht dann das eigentliche Bauteil – mit der glänzenden, formtreuen Oberfläche genau dort, wo sie später sichtbar ist.

1. Urmodell bauen, spachteln, schleifen und polieren (Außenform des Teils).
2. Trennmittel auftragen, damit sich die Form später löst.
3. Formenharz und Glaslagen auf das Urmodell laminieren (Negativform).
4. Aushärten lassen, Form vorsichtig vom Urmodell trennen und nacharbeiten.
5. In der fertigen Form das eigentliche Bauteil laminieren – beliebig oft wiederholbar.

Trennmittel, dünne Laminate und die richtige Faser

Ohne Trennmittel klebt das Bauteil unlösbar in der Form. Bewährt hat sich bei kleinen Formen die Kombination aus mehrfach aufgetragenem Trennwachs (gibt eine glatte, formtreue Oberfläche) und einer dünnen Schicht Folientrennmittel PVA (ein wasserlöslicher Trennfilm, der besonders zuverlässig löst). PVA wird möglichst dünn mit einem feinporigen Schwamm aufgetragen – je dünner, desto besser die Trennung. Neue Formen sollte man vor dem ersten Einsatz mehrfach einwachsen.

Für leichte, dünne Laminate kommt feines Glasgewebe zum Einsatz. Fachhändler wie R&G führen Gewebe von rund 25 g/m² (sehr fein, für filigrane Teile und glatte Decklagen) über 49 und 80 g/m² bis etwa 105–163 g/m² für mehr Festigkeit – genaue Werte je nach Produkt und Datenblatt. Köper- oder Satinbindungen lassen sich gut um Rundungen drapieren. Wer Gewicht sparen oder Sichtcarbon (sichtbare Carbon-Optik) zeigen will, kombiniert oder ersetzt Glas durch feines Kohlefasergewebe.

Beim Aufbau gilt: lieber mehrere dünne Lagen sauber tränken als eine dicke. Überschüssiges Harz macht das Teil nur schwer, nicht fester. Als grobe Richtwerte aus Herstellerangaben: ein Gewebe um 160 g/m² ergibt im Handlaminat etwa 0,18 mm Dicke pro Lage und braucht rund 125 g Harz pro Quadratmeter – Werte, die je nach Technik und Datenblatt schwanken.

• Trennmittel: mehrfach Trennwachs, optional dünne PVA-Schicht für sichere Trennung kleiner Formen.
• Sehr leichte Teile: feines Glasgewebe ab ca. 25–49 g/m²; mehr Festigkeit ab ca. 105–163 g/m² (je nach Datenblatt).
• Sichtcarbon/Gewichtsoptimierung: feines Carbongewebe als Decklage oder Verstärkung.
• Wenig Harz, gut entlüftet: das spart Gewicht und erhöht die Qualität.

Handlaminat, Vakuum und das Finish – sicher gearbeitet

Für den Einstieg reicht das Handlaminat: Gewebe in die geharzte Form einlegen, mit Pinsel oder Roller tränken und sorgfältig anrollen. Das ist günstig und braucht wenig Ausstattung, neigt aber zu etwas mehr Harzanteil und damit Gewicht. Das Vakuumverfahren (Vacuum Bagging) presst das Laminat unter einer Folie mit Unterdruck an. Es zieht überschüssiges Harz heraus, verdichtet das Gewebe und liefert leichtere, festere und gleichmäßigere Teile – ideal für dünne Tragflächen oder Wettbewerbsrümpfe, aber mit mehr Aufwand und Material. Die Oberfläche entsteht übrigens in der Form: Wird zuerst ein Feinschicht- oder Gelcoat (eine dünne Deckschicht als erste Lage) eingebracht, ist das Bauteil nach dem Entformen bereits glatt und oft direkt lackierfertig.

GFK ist im Umgang nicht harmlos. Beim Schleifen ausgehärteter Bauteile entsteht feiner Staub aus Glasfasern und Harz, der Atemwege, Augen und Haut reizt. Schleife deshalb möglichst mit Absaugung und trage mindestens eine FFP2-, besser eine FFP3-Partikelmaske, dazu Schutzbrille und langärmlige Kleidung. Beim Laminieren zählen die Dämpfe: Polyesterharze enthalten Styrol, das stark riecht, die Atemwege reizt und als gesundheitsschädlich gilt – hier sind gute Lüftung Pflicht und bei längerer Arbeit eine Maske mit Kombifilter gegen Lösemitteldämpfe und Partikel (Typ A2-P). Die im Modellbau üblichen Epoxidharze riechen wenig, ihre Härter enthalten aber oft Amine, die Allergien und Ekzeme auslösen können. Trage daher immer Einmalhandschuhe aus Nitril (nicht aus Latex), vermeide Hautkontakt mit flüssigem Harz und beachte das Sicherheitsdatenblatt deiner Produkte.

GFK oder 3D-Druck? Eine ehrliche Abgrenzung

3D-Druck und GFK schließen sich nicht aus – sie ergänzen sich. Der 3D-Druck punktet bei komplexen Einzelteilen, schnellen Prototypen und filigranen Funktionsteilen, ohne dass man eine Form bauen muss. Schwächen sind das oft höhere Gewicht, die schichtbedingte Oberfläche (Nacharbeit nötig) und bei manchen Materialien wie PLA die Sprödigkeit.

GFK gewinnt bei dünnwandigen, festen und leichten Schalen sowie bei kleinen Serien: Ist die Form da, ist jedes Teil leicht, glatt und reproduzierbar. Viele kombinieren beides clever – etwa ein 3D-gedrucktes Urmodell oder eine gedruckte Form aus PLA, in die anschließend GFK laminiert wird. So spart man den Modellbau von Hand und nutzt trotzdem die mechanischen Vorteile des Faserverbunds.
