Ein Glasfaser- oder Carbongewebe besteht aus zwei Fadenscharen, die rechtwinklig ineinander verwebt sind: den Kettfäden (in Rollenrichtung) und den Schussfäden (quer dazu). Wie oft sich diese Fäden gegenseitig über- und unterkreuzen, nennt man die Bindung oder Webart. Genau dieses Muster bestimmt, wie sich das Gewebe in der Hand anfühlt, wie weit es sich ohne Falten um eine Rundung legen lässt und wie stark die Fäden im Laminat wellig liegen. Die Halbzeug-Frage (Matte, Gewebe oder Gelege?) ist damit beantwortet, hier geht es eine Ebene tiefer: um die Bindung innerhalb des Gewebes.
Leinwandbindung (Plain): das engste Muster
Bei der Leinwandbindung läuft jeder Schussfaden abwechselnd über und unter jeden Kettfaden, Bindungsformel 1/1. Das ist die engste mögliche Verkreuzung. Die vielen Kreuzungspunkte machen das Gewebe stabil und schiebefest: Die Fäden verrutschen kaum gegeneinander, die Kanten fransen wenig und es lässt sich gut zuschneiden. Der Preis dafür ist eine hohe Fadenondulation, also eine ausgeprägte Welligkeit der Fäden, weil sie ständig auf und ab müssen. Diese Welligkeit kostet etwas mechanische Leistung, weil die Fasern nicht gestreckt liegen und unter Last erst geradegezogen werden. Drapieren lässt sich Leinwand nur schlecht: Über einer Rundung wirft es schnell Falten.
Köper (Twill): der praktische Kompromiss
Beim Köper läuft der Schussfaden über zwei (oder mehr) Kettfäden und dann unter ebenso viele, wobei das Muster bei jedem Faden um eine Stelle versetzt wird. So entsteht der typische diagonale Köpergrat. Verbreitet ist die Köper-2/2-Bindung: Sie zeigt die markante 45-Grad-Schräge, obwohl die Fasern in Wirklichkeit längs und quer laufen. Weil sich die Fäden seltener kreuzen, liegen sie flacher (weniger Ondulation) und das Gewebe ist deutlich geschmeidiger. Köper lässt sich spürbar besser über Rundungen ziehen als Leinwand, bleibt dabei aber noch ausreichend schiebefest für die normale Werkstattpraxis. Optisch ist die Diagonale beliebt, gerade bei Sichtcarbon.
Atlas/Satin: maximale Schmiegsamkeit
Bei der Atlasbindung (englisch Satin) berühren sich die Bindungspunkte nicht mehr, sondern liegen weit verteilt. Die Fäden überspringen lange Strecken (sogenannte Flottungen), etwa beim 5-bindigen Atlas vier Fäden auf einmal. Dadurch ist eine Seite überwiegend von einer Fadenschar bedeckt (beim 5er rund 80 %, beim 8er rund 87,5 %). Folge: minimale Ondulation, sehr glatte Oberfläche und die beste Drapierbarkeit von allen. Konturen lassen sich mit einem 8-bindigen Atlas deutlich besser ausformen als mit Leinwand. Der Haken ist die geringe Schiebefestigkeit: Die Fäden verrutschen leicht, das Gewebe verzieht sich beim Handling und braucht beim Zuschneiden und Einlegen mehr Sorgfalt.

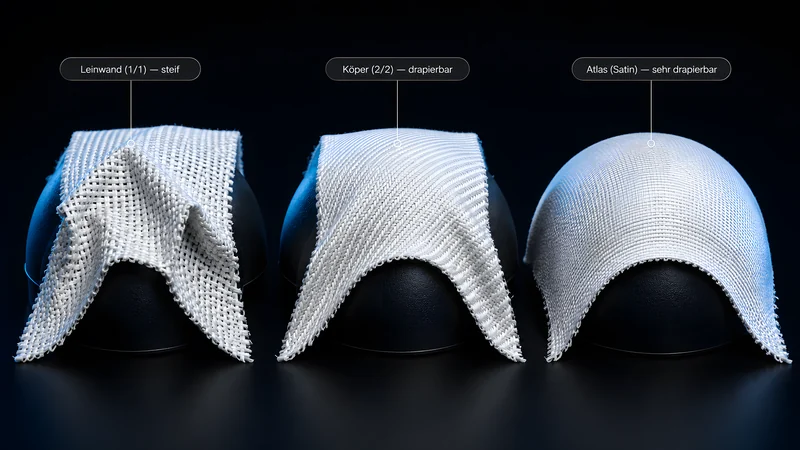

Die drei Bindungen auf einen Blick
| Kriterium | Leinwand (Plain) | Köper 2/2 (Twill) | Atlas/Satin |
|---|---|---|---|
| Verkreuzung | sehr eng (1/1) | mittel (2/2) | wenig, lange Flottungen |
| Drapierbarkeit (Rundungen) | gering | gut | sehr gut |
| Schiebefestigkeit | hoch | mittel | gering |
| Welligkeit/Ondulation | hoch | mittel | sehr gering |
| Optik / typischer Einsatz | rasterartig, Flachteile | Diagonale, Allround/Sichtcarbon | glatt, stark gewölbte Teile |
Welche Bindung für welches Bauteil?
- Flache oder schwach gewölbte Teile (Platten, Deckel, einfache Schalen): Leinwand ist hier ideal, weil die hohe Schiebefestigkeit das Gewebe in Form hält und die Ondulation auf der Fläche kaum stört.
- Allround und mäßige Wölbungen (Hauben, Verkleidungen, viele Sichtcarbon-Teile): Köper 2/2 ist der bewährte Standard, gute Drapierbarkeit bei noch handlichem Verhalten.
- Stark gewölbte oder doppelt gekrümmte Flächen (Helme, organische Formen, enge Radien): Atlas/Satin schmiegt sich faltenfrei an, verlangt aber geübtes Handling.
- Für tragende, hoch belastete Strukturen mit gestreckten Fasern lohnt zusätzlich der Blick auf Gelege (UD/multiaxial), die ohne Ondulation auskommen.
