Faserverbund lässt sich in einem Maß instand setzen, das kaum ein anderer Konstruktionswerkstoff erreicht: Weil das Laminat schichtweise entstanden ist, kann es auch schichtweise wieder aufgebaut werden. Der Preis dafür ist Sorgfalt an einer Stelle, die von außen unsichtbar bleibt – der Klebefuge zwischen altem und neuem Laminat. Sie ist die schwächste Stelle jeder Reparatur, und über ihre Größe entscheidet allein die Geometrie des Anschliffs.
Der Befund kommt vor der Reparatur
Am Anfang steht eine Frage, die sich durch Hinsehen nicht beantworten lässt: Wie weit reicht der Schaden wirklich? Ein Schlagschaden weitet sich über die Dicke kegelförmig zur Rückseite auf – die größten Ablösungen liegen dort, wo von außen nichts zu sehen ist. Weißbruch, die weißliche Aufhellung nach Schlag oder Überlastung, ist dabei ein Indiz und kein Nachweis: Er zeigt an, dass mehr geschädigt ist, als die sichtbare Beschädigung vermuten lässt.
Der Einstieg in der Werkstatt ist die Klopfprobe. Die Fläche wird gleichmäßig mit einer Münze oder einem leichten Kunststoffhammer abgeklopft; eine abgelöste Stelle klingt dumpfer als die intakte Umgebung. Das bleibt ein reines Vergleichsverfahren – beurteilt wird immer gegen eine als intakt angenommene Nachbarstelle. Die Grenzen sind eng: Je dicker das Material über der Fehlstelle, desto kleiner der Klangunterschied. Porosität, harzarme Zonen und kaum sichtbare Schlagschäden erfasst die Klopfprobe gar nicht, und ein abweichender Klang kann ebenso von zusätzlichen Lagen, einem Kernstoß oder einem darunterliegenden Beschlag stammen.
Bei hellen Glaslaminaten kommt das Durchlicht dazu: Eine starke Lampe auf der Rückseite macht Ablösungen und Risse als dunkle Schatten sichtbar; bei Kohlefaser scheidet das aus. Belastbar wird es erst mit zerstörungsfreier Prüfung. Die Bundesanstalt für Materialforschung und -prüfung hat an einer 9 mm dicken GFK-Platte gemessen: Ein künstlicher Referenzdefekt – eine Flachbodenbohrung von 8 mm Durchmesser – war mit 2,25-MHz-Ultraschall noch in 6 mm Tiefe sicher nachweisbar; blitzthermografisch war dieselbe Fehlstelle nur bis rund 5 mm Tiefe sicher zu finden. Eine reale Delamination – die flächige Ablösung zweier benachbarter Laminatlagen – ließ sich in derselben Untersuchung mit keinem der beiden Verfahren als geschlossene Fläche mit scharfer Kontur abbilden. Welches Verfahren was leistet, ordnet das Dossier zur zerstörungsfreien Prüfung ein.
Bei Bootslaminaten gehört die Feuchtemessung dazu. Eingedrungenes Wasser schwächt die Grenzfläche zwischen Harz und Faser und wirkt beim Gefrieren als Keil – Wasser dehnt sich dabei um rund neun Prozent aus. Laminiert wird erst, wenn das Laminat getrocknet ist; als Richtwert gilt ein Anzeigewert unter etwa 15 Prozent am Feuchtemessgerät. Auf feuchtem Untergrund delaminiert auch die beste Reparatur wieder.
Kosmetisch, strukturell oder Austausch
Aus dem Befund folgt die Einordnung, und sie bestimmt Verfahren und Aufwand.
- Kosmetisch: Kratzer, Krater und Haarrisse, die nicht tiefer als die Deckschicht reichen. Die Fasern sind unversehrt, es geht kein Festigkeitsanteil verloren.
- Strukturell: Risse, Löcher, Delaminationen und Weißbruch im Laminat. Tragende Fasern sind unterbrochen; die Festigkeit muss über einen neuen Lagenaufbau zurückgeholt werden.
- Austausch: Der Schaden ist so groß, so ungünstig gelegen oder so schwer einzugrenzen, dass eine Reparatur die Festigkeit nicht sicher wiederherstellt oder nicht mehr wirtschaftlich bleibt.
Die Grenze zwischen strukturell und Austausch ist selten eine Materialfrage, sondern eine Flächenfrage. Ein mit 1:40 geschäfteter Schaden in einem 4 mm dicken Gewebelaminat verlangt je Seite 160 mm Anschliff. Aus einem Loch von 50 mm Durchmesser wird damit eine bearbeitete Zone von rund 370 mm Durchmesser. Wer diese Rechnung vor dem ersten Schliff aufmacht, erkennt früh, wann ein kleines Bauteil rechnerisch fast vollständig geschäftet würde – und ein Neuteil die bessere Antwort ist.
Die Schäftung: die Geometrie entscheidet

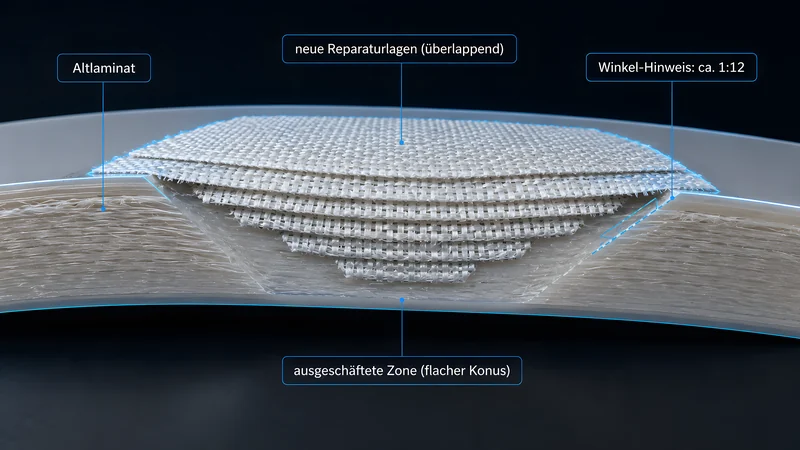

Ein aufgesetzter Flicken hilft nicht. Er liegt auf dem intakten Laminat, überträgt Last nur über seine schmalen Ränder und schält sich von dort ab. Die Schäftung – englisch scarf – dreht das Prinzip um: Das Laminat wird rund um den Schaden flach kegelig ausgeschliffen, sodass jede Faserlage als schräge Ringfläche frei liegt. Die neue Lage überlappt die alte großflächig, und die Kraft wandert Lage für Lage über Schubspannung in der Klebefuge weiter, statt sich an einer Stoßkante zu stauen. Warum das so viel ausmacht, zeigt die Größenordnung: In Faserrichtung erreicht ein Glasgewebe-Laminat mehrere hundert Megapascal Zugfestigkeit, die interlaminare Scherfestigkeit – der Widerstand gegen Abscheren zwischen zwei Lagen – liegt bei einem Polyester-GFK-Handlaminat dagegen grob bei 30 bis 60 MPa. Zwischen den Lagen trägt der Werkstoff rund eine Zehnerpotenz weniger; deshalb muss die Fuge groß sein.
Beschrieben wird die Schräge über das Schäftverhältnis: Laminatdicke zu Schäftlänge, gemessen je Seite des Schadens. 1:40 heißt also, dass je Millimeter Laminatdicke auf jeder Seite 40 Millimeter weit ausgeschliffen wird; die große zweite Zahl steht für flach und lang. Beim Quellenvergleich ist Vorsicht geboten, weil Hersteller dieselbe Größe häufig umgekehrt notieren – „12 : 1“ oder „50/1“ meinen dasselbe.
Die Leitgröße für die Wahl ist die Faserarchitektur, ausdrücklich nicht das Harzsystem und nicht die Branche. Das zeigt schon der Quellenvergleich: WEST SYSTEM arbeitet mit Epoxid und nennt für Glasfaserreparaturen 12:1 als Mindestverhältnis, R&G Faserverbundwerkstoffe für tragende Gewebelaminate 1:40. Beide meinen Epoxid. Der Unterschied liegt nicht im Harz, sondern darin, welches Laminat gemeint ist – ein Mattenlaminat verteilt Last anders als ein Gewebe- oder Gelegelaminat, in dem einzelne Rovings gerichtete Last führen.
| Laminataufbau | Schäftverhältnis (Dicke : Länge je Seite) | Anschliff je Seite bei 3 mm Dicke |
|---|---|---|
| Schnittmatte, Matte-Roving-Mischlaminat | 1:12 (Mindestwert) | 36 mm |
| dünne Mattenhäute | 1:20 bis 1:25 | 60 bis 75 mm |
| GFK-Gewebe und -Gelege | 1:40 | 120 mm |
| UD-Glaslaminat | 1:60 | 180 mm |
| CFK-Gewebe | 1:50 | 150 mm |
| CFK-UD und Aramid | 1:100 | 300 mm |
| zulassungspflichtige Luftfahrtstruktur | kein allgemeiner Richtwert | nach Reparaturhandbuch des Herstellers |
Zwei Ausführungen sind gebräuchlich. Die kontinuierliche, kegelige Schäftung ist der Standard im Handlaminat und überträgt die Kraft am gleichmäßigsten. Die gestufte Variante ist fertigungstechnisch einfacher, aber nicht gleichwertig: An jeder Stufenkante staut sich Spannung, und die erreichte Festigkeit fällt vor allem unter Biege- und Schlagbeanspruchung geringer aus.
Von Hand, gefräst oder gelasert
In der Werkstatt entsteht die Schräge fast immer von Hand mit Exzenterschleifer oder Schleifteller. R&G Faserverbundwerkstoffe empfiehlt, die Klebefläche anschließend mit Körnung 120 aufzurauen und mit Aceton zu entfetten. WEST SYSTEM weist auf einen Punkt hin, der leicht übersehen wird: Nach dem maschinellen Ausarbeiten wird von Hand mit Korn 80 nachgeschliffen, weil die Reibungswärme der Maschine die Oberfläche anweicht – eine thermisch geschädigte Fläche trägt die Klebung nicht. Nach Angaben desselben Herstellers ist der Adhäsionsbruch in der Reparaturschicht die häufigste Versagensart bei Glasfaserreparaturen: Nicht das Laminat gibt nach, sondern die Haftung.
Im industriellen Umfeld wird die Schäftung reproduzierbar hergestellt – mit CNC-Fräsen, die den Kegel nach Programm ausarbeiten, oder mit Laserablation, die das Harz schichtweise abträgt. Der Nutzen liegt weniger in der Geschwindigkeit als in der Wiederholbarkeit: Ein von Hand geschliffener Kegel streut in Winkel und Rundheit, ein programmierter nicht. Wo Reparaturen dokumentiert und nachgewiesen werden müssen, ist das der entscheidende Vorteil. Für die Losgröße eins in der Werkstatt bleibt die Handarbeit trotzdem die realistische Methode.
Lagenaufbau: Richtung, Reihenfolge, Dicke
Im Trichter wird das Originallaminat nachgebildet: gleiche Faserart, gleiche Flächengewichte, gleiche Orientierung, gleiche Lagenzahl. Eine falsch gedrehte Lage ist dabei kein Schönheitsfehler. Ein Gewebe trägt Zug und Druck in 0/90 Grad, unter ±45 Grad nimmt es vor allem Schub auf. Wer die Richtung vertauscht, baut ein anderes Laminat als das umgebende und erzeugt genau dort einen Steifigkeitssprung, wo die Last übergeben werden soll.
Über die Reihenfolge gibt es zwei Schulen. Die eine legt die kleinste Lage zuerst auf den Trichtergrund und wird nach außen größer, die andere legt die größte Lage zuerst flächig auf das Altlaminat. Für die zweite Variante spricht mehr: Die entscheidende Klebefläche zum Altlaminat ist sofort hergestellt, die große Lage lässt sich leichter blasenfrei anlegen – bei umgekehrter Reihenfolge werden Luftblasen auf ihrem Weg zum Rand leicht unter die nächstkleinere Lage gedrückt –, und beim späteren Verschleifen der Oberfläche werden nur die Randfasern der einzelnen Lagen verletzt statt einer ganzen durchgehenden Lage. Die folgenden Lagen werden jeweils rund sieben bis zehn Millimeter kleiner zugeschnitten.
Zwei Größen entscheiden darüber, ob die Reparaturstelle die Steifigkeit der Umgebung trifft. Erstens die Dicke: Sie soll dem Originallaminat entsprechen, weil eine zu dicke Stelle steifer wird und die Spannung an ihren Rand zieht. Zweitens der Faservolumengehalt – der Anteil der Fasern am Laminatvolumen –, und hier liegt die häufigste stille Fehlerquelle. Ein Handlaminat mit Gewebe erreicht 30 bis 40 Volumenprozent Fasern, ein infundiertes Original dagegen 50 bis 60 Prozent, ein im RTM gefertigtes 45 bis 60 Prozent. Dieselbe Lagenzahl ergibt in der Reparatur also weniger Faser und mehr Harz: dicker, schwerer und weniger fest. Wer ein infundiertes Bauteil von Hand repariert, muss das einkalkulieren – über zusätzliche Lagen oder über Vakuum. Ergänzend werden Decklagen über die Schäftung gelegt, als Faustregel etwa eine Decklage je 16 Originallagen; sie schützen die dünn auslaufenden Ränder. Das vollständige Vorgehen steht Schritt für Schritt in der Anleitung zur Schäftreparatur.
Harz, Vakuum und Aushärtung
Für strukturelle Reparaturen ist Epoxid die übliche Wahl: höhere Bruchdehnung als Standard-Polyester, geringer Schwund und gute Sekundärhaftung, also gute Haftung auf bereits ausgehärtetem, angeschliffenem Altlaminat. Entscheidend ist die Richtung der Verträglichkeit. Epoxid haftet gut auf ausgehärtetem, angeschliffenem Polyester – umgekehrt haftet Polyester nicht zuverlässig auf Epoxid. Ein Epoxidbauteil mit Standard-Polyester zu reparieren führt dazu, dass sich die Reparatur wieder löst. Die Regel lautet deshalb: mit demselben oder einem höherwertigen System reparieren, nie mit einem geringeren. Die Unterschiede im Einzelnen zeigt der Harzvergleich.
Vakuum verpresst die Reparaturstelle und hebt den Faservolumengehalt eines Handlaminats von 30 bis 40 auf rund 40 bis 45 Volumenprozent – bei einem infundierten Original oft der einzige Weg, der Umgebung nahezukommen. Der Vakuumsack presst dabei mit höchstens einem bar, mehr als der Atmosphärendruck steht nicht zur Verfügung. Uneingeschränkt sinnvoll ist er nicht: WEST SYSTEM warnt für Glasfaserreparaturen ausdrücklich vor dem Vakuumsack, weil der Sack hier gegen das Bauteillaminat abgedichtet werden muss statt gegen eine Form – das Leckrisiko ist entsprechend hoch, und bei einem Leck wird so viel Harz herausgezogen, dass ein trockener, schwacher Flicken zurückbleibt und zu viel abgesaugtes Harz trockene Stellen und eine ungleichmäßige Dicke hinterlässt – die dann ihrerseits Spannung an den Rand der Reparatur ziehen. Vakuum ist damit eine Option für dicke, hoch belastete und gut zugängliche Stellen, nicht der Regelfall für jeden Riss.
Zuletzt zählt die Aushärtung. Ein kalthärtendes Epoxid erreicht ohne Wärmebehandlung nur eine Glasübergangstemperatur – die Temperatur, ab der die Matrix vom harten in den weichen Zustand übergeht – von rund 50 bis 60 °C. Eine milde Warmhärtung hebt diesen Wert auf etwa 85 °C und steigert zugleich Festigkeit und Schlagzähigkeit. Als Praxisrichtwert für das Tempern gelten mindestens rund 60 °C über etwa eine Stunde je Millimeter Laminatdicke. Bei Reparaturen kommt eine Besonderheit hinzu: Getempert wird ein Bauteil, das seine Kontur nicht mehr in einer Form gehalten bekommt. Aufheiz- und Abkühlrate bleiben deshalb moderat – als Richtwert etwa 10 Kelvin je Stunde bei freitragenden Teilen –, sonst entsteht Verzug statt Festigkeit.
Oberfläche wiederherstellen
Erst danach kommt die Optik. Die Reparaturstelle wird bündig verschliffen, mit Feinspachtel konturgenau ausgeglichen, gefüllert und lackiert oder mit Gelcoat beziehungsweise Topcoat angeglichen. Bei Polyester-Gelcoat ist die klebrige Oberfläche an offener Luft der klassische Stolperstein: Ohne Paraffinzusatz oder abdeckende Folie härtet die Schicht an Luft nicht klebfrei durch. Für die Schichtdicke gilt dieselbe Regel wie im Neubau – 0,4 bis 0,7 mm gesamt, nicht je Auftrag. Dicker aufgetragener Gelcoat versprödet und ist die Hauptursache für Haarrisse.
An der Form gelten eigene Zahlen. Eine Reparatur im Tooling-Gelcoat, dem zähen, styrolbeständigen Form-Gelcoat, wird im Neubau mit 0,5 bis 1,0 mm ausgeführt; eine Reparatur darf diese Dicke nicht unterschreiten und braucht in jedem Fall mindestens rund 0,4 mm, sonst härtet sie nicht durch und platzt wieder ab; gebrauchte Polyesterformen werden vorher ausgetempert, um angereichertes Reststyrol auszutreiben. Und eine frisch reparierte Stelle ist trennmittelfrei: Ohne vollständig neu aufgebautes Trennsystem klebt der nächste Abzug genau dort fest. Das Vorgehen samt Pflegeplan steht in der Anleitung zum Reparieren und Pflegen von Formen.
Wo die Reparatur aufhört
Nicht jeder Schaden ist ein Reparaturfall, und nicht jede handwerklich mögliche Reparatur ist zulässig.
- Zulassungspflichtige Struktur: In der Luftfahrt existiert kein allgemeiner Richtwert für Schäftverhältnis, Lagenaufbau oder zulässige Schadensgröße. Verbindlich ist allein das Reparaturhandbuch des Herstellers; geklebte Strukturreparaturen unterliegen dort Nachweis- und Personalanforderungen, die sich nicht durch Erfahrung ersetzen lassen.
- Composite-Druckbehälter: Eine Reparatur der tragenden Faserverbundschicht ist in der Regel nicht vorgesehen. Überschreitet ein Schaden die Grenzen der wiederkehrenden Prüfung, wird der Behälter ausgesondert.
- Nasse Sandwichkerne: Solange Wasser im Kern steht, hält keine Reparatur. Entweder lässt sich der Kern vollständig trocknen, oder er muss ausgetauscht werden.
- Thermische Schäden: Nach Brand oder Überhitzung reicht die Schädigung der Matrix weit über den sichtbaren Verkohlungsrand hinaus. Ohne Prüfung lässt sich die Grenze des gesunden Laminats nicht festlegen.
- Wirtschaftlichkeit: Sobald die geschäftete Fläche in die Größenordnung des Bauteils kommt, ist ein Neuteil schneller, günstiger und in der Festigkeit sicherer.
